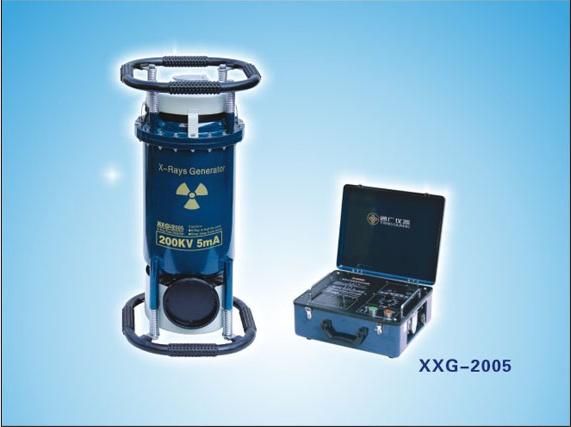

產品名稱：波紋陶瓷管定向便攜式探傷機

產品型號：XXG-2005

產品品牌：通廣

產品概述

變頻氣絕緣攜帶式X射線探傷機，是一種先進的無損檢測設備，廣泛適用于機械制造、石油、化工、輕紡、航空、鍋爐、壓力容器、冶金、造船、國防工業等部門，尤其適用于野外現場及高空作業。變頻氣絕緣攜帶式X射線探傷機采用先進的Z-2000E型控制器。該控制器集國內、外同類儀器之所長，選用先進的人工智能微型計算機控制系統和可控硅調壓、可控硅變頻穩流、斬波等先進的電子線路。本系列探傷機具有體積小、重量輕、操作簡便、工作穩定可靠等優點。

該類一起采用SF₆氣體絕緣，將傳統的工頻變?yōu)樽冾l，是當前較先進的X射線檢查設備；具有體積小、重量輕、操作簡單、攜帶方便等特點；特別適用于野外、高空作業及現場施工。

控制器與X射線發生器徹底隔離，可防止高壓放電沖擊控制系統；抗干擾能力強，適應發電機供電。配有電子鎖定功能，保證操作者安全。

設計先進、結構合理、工藝精良、調試方便、該控制器可與XXQ/XXH/XXG全系列高壓發生器匹配。

功能及特點

波紋陶瓷管輻射探傷機，其X射線管采用電壓高、功率大、體積小、性能穩定、壽命長的波紋陶瓷管，使X射線發生器的體積更小，重量更輕，使用壽命更長，抗震方面更優。這是目前其它種類的X射線探傷機所無法比擬的。

技術指標：

輸入

交流電源>4KVA               單項50Hz,AC220V±10%

輸出

X射線管電流（平均值）       5mA,

高壓變壓器輸入電壓波動      ±1%

X射線發生器

冷卻方式                    強迫風冷

絕緣方式                    SF₆氣體絕緣

安全工作壓力(20℃)          0.35Mpa～0.45Mpa

工作環境

溫度                        -30℃～+60℃

相對濕度                    <85%

海拔高度                    1000m

zui大穿透厚度條件

鋼板                        A3(mm)

焦距                        600mm

曝光量                      ≤30mAmin

膠片                        天津Ⅲ型，雙面鉛箔增感

暗室處理                    溫度20℃±2℃顯影時間5min

光學密度                     D≥2.0

控制器

尺寸                        365mm×300mm×145mm

重量                        12kg

計時誤差                    5min±10%

工作方式                    按1:1方式工作與休息，曝光時間zui長可預置時間為9.5分鐘(5min)。

技術參數：

型號                        XXG－2005

輸入電源容量KW              2.0

X射線管電壓KV               100～200

X射線管焦點尺寸mm           2.0×2.0

X射線管輻射角度              40+5°

X射線發生器外形尺寸mm       285×285×615

X射線發生器重量kg           18

X射線發生器zui大穿透mm      30

控制器重量kg                 12

控制器特殊性                 通用性
