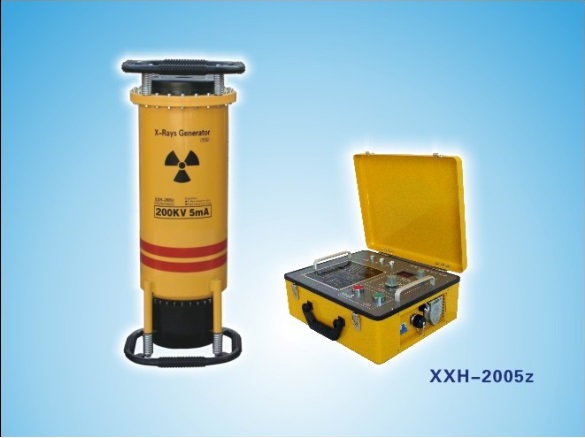

產品名稱：玻璃周向錐靶便攜式探傷機

產品型號：XXH-2005

產品品牌：通廣

產品概述

變頻氣絕緣攜帶式X射線探傷機，是一種先進的無損檢測設備，廣泛適用于機械制造、石油、化工、輕紡、航空、鍋爐、壓力容器、冶金、造船、國防工業等部門，尤其適用于野外現場及高空作業。變頻氣絕緣攜帶式X射線探傷機采用先進的Z-2000E型控制器。該控制器集國內、外同類儀器之所長，選用先進的人工智能微型計算機控制系統和可控硅調壓、可控硅變頻穩流、斬波等先進的電子線路。本系列探傷機具有體積小、重量輕、操作簡便、工作穩定可靠等優點。

功能及特點

新型控制器TG-2008E（超小、超輕）

超新設計，日本東芝可控硅斬波，開關電源控制，抗干擾能力強，體積?。?span>285×240×110

）重量輕（6.5公斤）。

周向輻射攜帶式X射線機（玻璃殼體X射線管）

XXH-1005/XXH-1605適合用于小管徑焊縫檢測。置入管道中一次曝光完成一周焊縫檢測。

輸入

交流電源>4KVA               單項50Hz,AC220V±10%

輸出

X射線管電流（平均值）       5mA,

高壓變壓器輸入電壓波動      ±1%

X射線發生器

冷卻方式                    強迫風冷

絕緣方式                    SF₆氣體絕緣

安全工作壓力(20℃)          0.35Mpa～0.45Mpa

工作環境

溫度                        -30℃～+40℃

相對濕度                    <85%

海拔高度                    1000m

zui大穿透厚度條件

鋼板                        A3(mm)

焦距                        600mm

曝光量                      ≤30mAmin

膠片                        天津Ⅲ型，雙面鉛箔增感

暗室處理                    溫度20℃±2℃顯影時間5min

光學密度                     D≥2.0

控制器

尺寸                        365mm×300mm×145mm

重量                        12kg

計時誤差                    5min±10%

工作方式                    按1:1方式工作與休息，曝光時間zui長可預置時間為9.5分鐘(5min)。

技術參數：

型號                        XXH－2005

輸入電源容量KW             2.0

X射線管電壓KV              100～200

X射線管焦點尺寸mm          1.0×3.5

X射線管輻射角度             30°

X射線發生器外形尺寸mm      285×285×665

X射線發生器重量kg           21.5

X射線發生器zui大穿透A3鋼mm 24

控制器重量kg                 12

控制器特殊性                 通用性
