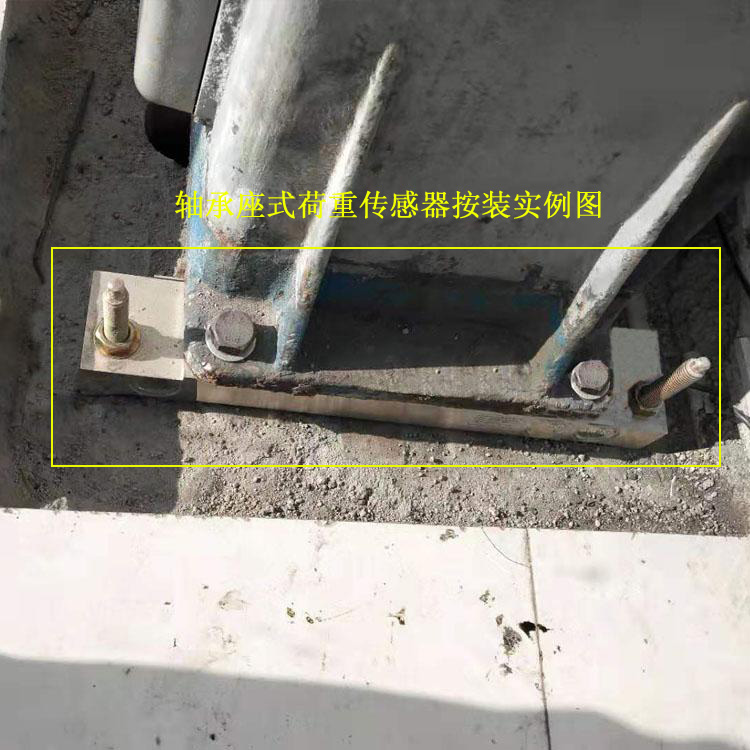

HZ-ZC軸承座荷重傳感器
HZ-ZC軸承座荷重傳感器安裝使用方便。平板式外形使受力狀態穩定，橫向干擾好，可獲得較高的測量精度
三、技術參數：
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
2.0±0.01 |
|
非線性 |
≤ %F·S |
±0.05 |
|
滯后 |
≤ %F·S |
±0.05 |
|
重復性 |
≤ %F·S |
±0.03 |
|
蠕變 |
≤ %F·S / 30min |
±0.03 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.02 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.02 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
380±2Ω |
|
輸出電阻 |
Ω |
350±2Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
推薦激勵電壓 |
V |
10V ~ 15V |
變送器是將荷重傳感器產生的毫伏信號轉換成抗干擾能力強、傳輸距離遠的4-20mA電流信號的轉換、輸出設備。
變送器與儀表的聯接
|
接線定義 |
+24V |
G |
電流輸出 |
|
|
尾線線色 |
紅 |
黑 |
黃 |
|
