一、產品描述：

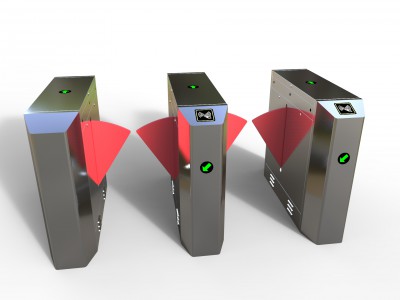

翼閘：基本由主機箱和活動翼板組成，外形就像一只展開翅膀的雄鷹，故名翼閘；箱體材質采用SUS304不銹鋼，流線型結構，箱體內有專業的排水槽，翼閘可安裝于室內、室外。對非授權人員有阻擋（勸阻）功能，故又名擋閘；優點是運行速度快，豪華大氣，一個通道兩個翼閘對開,最少兩臺單機芯組成一個通道,也可以用雙機芯放在中間組成多個通道,通道寬度少于600MM.針對有大件行李通道，現在翼閘可選雙翼的加寬版，解決了只能通過行人的缺點。

翼閘主要用于人行通道管理；具有快速打開、安全、方便等特點，是行人高頻率出入通道的理想管理疏導設備；適用于單向或雙向控制人流,是三輥閘和擺閘的升級版,外觀時尚.大方,通行速度快?，F(xiàn)已廣泛應用于機場、地鐵站、車站、碼頭、景點、公園、學生宿舍、單位人行通道等。

翼閘形狀：外觀箱體可分為橋式八角斜面翼閘、橋式船形翼閘、橋式梯形翼閘、雙機芯翼閘。翼門可分為軟翼、亞克力等其他材質。

二、主板功能基本介紹

●具有故障自檢和報警提示功能，方便用戶維護及使用；

●具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限；

●可自由調節常開或常閉，以滿足不同場地的要求；

●可與多種讀卡設備相掛接，接收繼電器開關信號工作；

●單向、雙向擺功能，可單向或雙向控制人員進出；

●可直接通過管理計算機實現遠程控制與管理；

●延時自動復位，系統默認為開啟后5秒（可調）自動復位；

●斷電擺臂自動擺開、上電自動閉合，符合消防要求。

●非法闖入報警提示。

●刷卡記憶功能；可以實現多人同時刷卡，等待多人通過后再關門。



三、翼閘技術參數：

1.電源電壓：AC220V±10%、50Hz；

2.驅動電機：直流電機　24V/100W；

3.工作環境溫度：－30℃～+70℃；

4.相對濕度：相對濕度≤95%、不凝露；

5.輸入接口：12V電平信號或脈寬＞100ms的12V脈沖信號；　

6.驅動電流：＞200mA；

7.通信接口：RS485電氣標準；(需定制)

8.通信距離： ≤ 1200米；

9.最大通道寬：580mm；標準通道寬：550MM

10.通行速度： ≤ 40人/分鐘；

11.閘門開、關時間：1.5秒(可調)；

12.外形尺寸：長1200*寬300*高980MM

13.結構：框架結構/標準不銹鋼外殼；

14.工作環境：室內、室外。

15.翼閘主板自帶測試功能。

16.提供翼閘主板485通訊協議，遠程開閘終端程序(需定制)



翼閘功能描述：

1.全部采用304不銹鋼材質，依據防潮、防塵、防水國際規范設計；

2.箱體在標準化設計基礎上，激光下料、開孔，一次成型技術、機械化拉絲工藝，模塊化對接，易于裝卸維護，互換程度高；

3.通體不銹鋼箱體厚度1.2mm；

4.翼閘擋板上獨有的冷光源警示裝置，業內首創,可選；（需定制）

5.翼板采用高強度透明材質，配套冷光源背景燈，保障行人夜間安全通行；（需定制）

6.采用3對紅外裝置或光幕實現防尾隨、方向判別、防夾傷、報警功能；

7.自帶UPS電池，斷電收回翼板；

8.人性化的狀態標識，分辨當前設備運行狀態；

9.翼閘采用標準電氣接口，能方便地將磁條卡、二維碼、ID卡、IC卡等讀卡器集成在本設備上；可以接吞卡機、吞幣機；

11.突發情況下，系統具有應急措施，保證通道暢通無阻，方便人員及時疏散；

12.統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管理；

13.整個系統采用直流有刷電機，低功耗、運行平穩、不抖動、噪音小；

15.在低溫地區，設備可配置加溫裝置。(需定制)

16.自動歸位功能：常閉模式下，通行過程結束后，閘翼自動回歸到攔阻零位。

17.自動復位功能：

（1）合法通行信號給予后，在規定通行時間（可調）內無人通行，系統會自動將閘翼恢復攔阻原位，取消此次通行。

（2）系統異?；蚍欠ㄍㄐ?，導致閘翼沒有歸于攔阻零位，超過規定時間（可調）后系統自動將閘翼恢復攔阻零位。

18.斷電開閘功能：斷電時系統會自動打開閘翼成敞開狀態，方便疏散人群，符合消防要求。

19.防非法闖入功能：受控通行時沒有給予合法通行信號或禁止通行時，強行進入通道將被視為非法闖入，系統會自動報警并確保閘翼關閉。

20.防反向闖入功能：某一方向的通行過程結束之前，行人從相反方向進入通道將被視為反向闖入，系統會自動報警。

21.上電自檢功能：設備在上電或重啟時，會自動檢測功能是否正常。

22.防夾防碰傷功能：

（1）紅外防夾：在靠近閘翼活動的區域（防夾區域）安裝多對紅外探測器，一旦檢測到防夾區域有人或物體，閘翼自動停止動作；直到人或物體離開防夾區域后，閘翼才繼續動作。

23.防沖撞功能：采用獨創的業內領先的機械結構，閘翼在關閉狀態下，并且可承受安全范圍內的沖撞力。

24.通行指示功能：箱體前端安裝LED指示通行狀態和通行方向（默認） / 其他位置安裝LED指示（可選）。

27.兼容性：配置干接點信號輸出接口和寬閾電平信號輸入接口，兼容各類門禁控制器。



定制特性：

●材質、表面處理方式和外觀樣式尺寸

●集成門禁控制系統，可接入外部輸入RS232或RS485信號控制；

●集成身份證/指紋機/人臉識別儀等主流驗證設備

●集成票務系統（含條碼掃描技術/吞卡、出卡/多重終端驗證設備）

●集成拍照系統

●集成溫控系統

●安裝遠程控制按鈕

●安裝LED計數器（可選內置或外置）

●安裝擺桿冷光裝置/亞克力LOGO印制

（需提供VI矢量圖形設計文件）防水防塵設計
