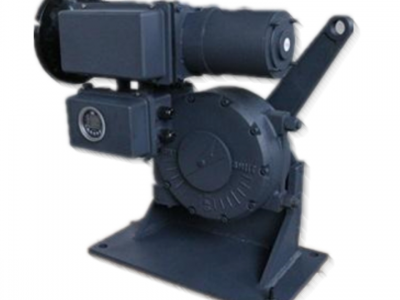

點擊圖片查看原圖
額定負載：1000NM
額定行程30S
輸入信號：4-20mA
輸出信號：4-20mA
產品電源：220V 380V 415V
控制方式：手動(現場手輪操作)、就地手操、自動（模擬量控制）
一、主要技術性能:
1、輸入信號：4mA-20mA直流或1V-5V直流；
2、中英文調試菜單，簡單直觀。
3、支持3種控制方式：（全部是光耦隔離無干擾）
A、開關型控制可選擇點動控制或保持控制。
B、模擬量控制標準4mA-20mA，輸入信號阻抗100?，輸出信號阻抗750?（標配）
C、MODBUS總線控制。
4、具有相序鑒別和修正功能，三相電源無需鑒別相序，接入裝置即可正常運行。
5、具有電源缺相保護功能，三相電源缺相執行器自動停止，并顯示缺相。
6、多重保護措施：
A、電子極限限位;
B、過力矩保護;
C、斷信號保護，保持原位，全關，全關，三種方式供選擇
D、電機過熱保護
E、堵轉保護，當有控制命令時，經過8S，無反饋動作判斷為堵轉，一般為內部線路故障。
7、具有一路報警干接點，可通過設定選定報警項目。
8、高精度控制，誤差為±1%，制動采用經過延時的反動作制動，電流波動小。
9、具有ESD緊急控制功能。
10、防護等級最高可到IP67。
11、執行標準IEC60259、JB/T8219-1999、GB4208-1993及參照。
三、產品概述
SD系列電動執行機構是工業過程測量和控制系統的終端控制裝置，它能夠?qū)⑾到y(tǒng)的控制信號轉換成輸出軸的角位移以控制閥門內截流件的位置或其它調節機構，使被控介質按系統規定的狀態工作。
SD系列電動執行機構具有角行程、多轉和直行程3類產品。
角行程電動執行機構用于驅動90度轉角的閥門如蝶閥、球閥、百葉閥、風門、旋塞閥、擋板閥等。
多轉電動執行機構用于驅動閘閥及其它需要多圈轉動的調節閥。
直行程電動執行機構用于驅動單、雙座調節閥、套筒閥等需要直線位移的調節閥。
SD系列電動執行機構是吸收先進國家電動執行機構的優點，結合我國的實際情況而研制開發的系列產品。SD系列電動執行機構關鍵元器件均為進口，零部件加工、元器件篩選、整機裝配均嚴格按照工藝及技術要求執行，整機測試嚴格執行國家標準。
SD系列電動執行機構安全可靠、品種規格多、精度高、功能齊全、重量輕、安裝、調試操作、維修方便，廣泛應用在能源、冶金、石油、輕工、化工、建材等行業，在工業過程測量和控制系統中發揮重要作用。
說明：
角行程電動執行機構用于驅動90度轉角的閥門蝶閥、球閥、百頁閥、風門、旋塞閥、擋板閥等。
