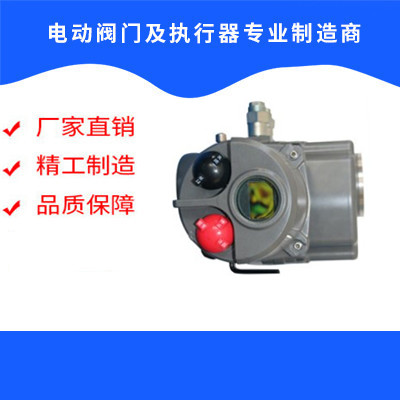

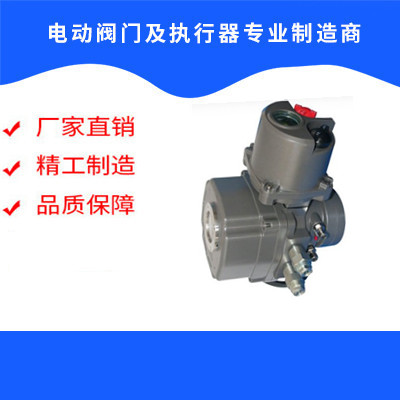

本系列電裝具有功能全、性能可靠、控制系統先進、外觀美觀、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。
型號示例
①Q(mào)T10-1:部分回轉電動裝置，輸出轉矩100N.m（0kgfm），輸出轉速1 r/min，普通型。
②QT10-1.Ex::部分回轉電動裝置，輸出轉矩100Nm（10kgfm），輸出轉速1r/min，整體隔爆開關型。
380V三相參數如下：
| 型號 | 規格 | 輸出轉矩 | 輸出轉速 | 電機參數 | 行程時間 | 參考重量 | ||
| (N*m) | (rmin) | 參考功率(KW) | 額定電流(A) | (S) | (kg) | |||
| QT1 | QT5-1 | 50 | 1 | 0.025 | 0.35 | 15 | 9 | |
| QT10-1 | 100 | 0.04 | 0.45 | 10 | ||||
| QT2 | 0T15-1 | 150 | 0.04 | 12 | ||||
| QT20-1 | 200 | 0.05 | 0.65 | 13 | ||||
| QT3 | QT30-0.5 | 300 | 0.5 | 0.04 | 0.56 | 30 | 17 | |
| QT30-1 | 1 | 0.06 | 0.57 | 15 | 17 | |||
| QT50-0.5 | 500 | 0.5 | 0.09 | 0.83 | 30 | 18 | ||
| 0T50-1 | 1 | 0.12 | 1.2 | 15 | 18 | |||
| QT4 | QT60-0.5 | 600 | 0.5 | 0.12 | 0.85 | 30 | 22 | |
| QT60-1 | 1 | 0.18 | 1.2 | 15 | 22 | |||
| QT80-0.5 | 800 | 0.5 | 0.18 | 30 | 25 | |||
| QT80-1 | 1 | 0.25 | 1.9 | 15 | 25 | |||
| QT100-0.5 | 1000 | 0.5 | 0.25 | 1.9 | 30 | 25 | ||
| QT4X | QT150-0.3 | 1500 | 0.3 | 0.18 | 1.2 | 45 | 45 | |
| QT250-0.3 | 2500 | 0.3 | 0.25 | 1.9 | 51 | |||
220V單相參數如下
| 型號 | 規格 | 輸出轉矩 | 輸出轉速 | 電機參數 | 行程時間 | 參考重量 | |
| (N*m) | (rmin) | 參考功率(KW) | 額定電流(A) | (S) | (kg) | ||
| QT1 | QT04-0.9 | 40 | 0.9 | 0.001 | 0.2 | 17.5 | 6 |
| QT06-0.9 | 60 | 0.015 | 0.25 | 9 | |||
| QT09-0.9 | 90 | 0.025 | 0.3 | 10 | |||
| QT2 | QT15-0.7 | 150 | 0.7 | 0.04 | 0.8 | 20.6 | 12 |
| QT19-0.7 | 190 | 0.04 | 0.8 | 13 | |||
| QT3 | QT28-0.6 | 280 | 0.6 | 0.04 | 0.8 | 26.3 | 17 |
| QT38-0.6 | 380 | 0.06 | 1.2 | 18 | |||
| QT50-0.6 | 500 | 0.09 | 1.6 | 19 | |||
| QT4 | QT60-0.5 | 600 | 0.5 | 0.09 | 1.6 | 29.4 | 22 |
| QT80-0.5 | 800 | 0.18 | 3.2 | 23 | |||
| Q7100-0.5 | 1000 | 0.2 | 3.6 | 25 | |||
| QT4X | Q7150-0.2 | 1500 | 0.2 | 0.18 | 1.6 | 50 | 40 |
| QT250-0.2 | 2500 | 0.2 | 3.6 | 60 | 51 | ||
