| 型號 | 額定力矩（Nm) | 全行程時間(S) | 法蘭安裝式 | 底座安裝式 | 配用電機參數 | |
| 安裝法蘭ISO標準 | 球鉸鏈型號 | 電壓代號 | 額定功率KW | |||
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| A+RS100 | 1000 | 30 | F12 | SQJ-100 | K:F | 0.16 |
| BS-60 | 600 | 30 | F14 | SQJ-60 | K:F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K:F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | F16 | SQJ-400 | K;F | 0.4 |
| B+RS600 | 6000 | 105 | F16 | SQJ-600 | K:F | 0.4 |
| B+RS800 | 8000 | 105 | F16 | SQJ-800 | F | 1 |
| B+RS1000 | 10000 | 125 | SQJ-1000 | F | 1 | |
| B+RS1200-1600 | 12000-16000 | 150 | SQJ-1200 | F | 1.5 | |

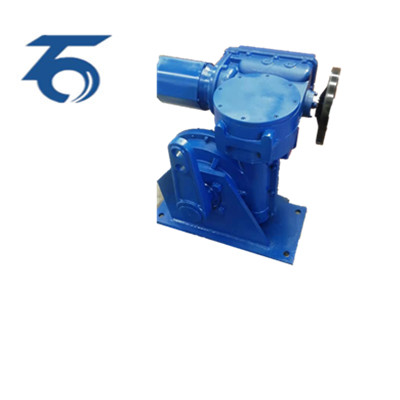

產品概述
(一)它是一個智能化的控制系統。
SD系列智能型電動機執行機構，在充分砐取了國內外同類產品先進技術的前提下，根據我國工業控制系統特點，利用現代單片機技術將其功能完全由可靠性的PIC-16C711單片機為核心完成各種控制、各種功能由“軟件”程序去完成。
(二)它是一個功能齊全的控制系統。
1、斷信號保護功能----當輸入信號小于2mA時，視為斷信號，此時輸出軸按使用者預置的狀態動作。預置方式有三種：a、原位，b、全開，c、全關。
2、過流保護功能----當執行機構過流時本機控制電路自動關閉，執行機構保持原位，以保護執行機構及閥門等。
3、動態電制動功能---當電機運轉至給定值=反饋值時，由于運轉慣性惰走會使輸出軸振蕩。此時，由“軟件”程序發出了一個動態電制動指令，(即給出一個瞬間反向電流)使掃行機構立即停止運轉，無惰走振蕩，極大地提高了自動調節系統的可靠性及穩定性。
4、上限及下限限位功能---根據現場需要，角行程在90度范圍內，基它在額定行程范圍內，上、下限兩端限位隨意可調，可調范圍在40%左右。出廠時，下限位設定為4mA，上限位設定為20mA.
(三)它是一個高可靠性及穩定性的控制系統。
所選用的PIC系列單片機，其功能強大，可靠性高。它集*控制器RAM，ROM，I/O口于一身。因~了外部引線，受干擾影響的可能幾乎為零。與常規電 路的同類產品相比肯有結構緊湊，所用元器件少，體積小，調整方便，故障率
