產品介紹

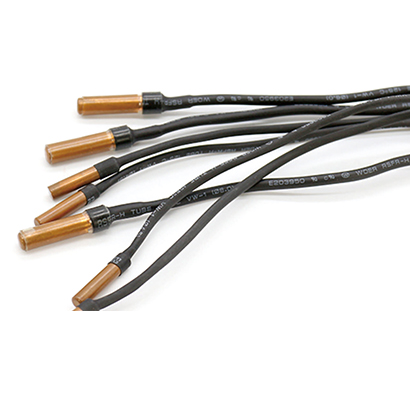

無鹵環保阻燃熱縮管由輻射交聯聚烯烴材料構成，理化電氣性能
優異，主要功能是線束保護、連接件的電絕緣、焊點防銹防腐、機械防
護，產品無鹵環保，并具有阻燃特性，廣泛應用于汽車線束、電子元器
件、通信等領域。
產品參數
l 執行標準：UL224，CAN/CSA C22.2 *98.1-99
l 熱縮倍率：2:1
l 起始收縮溫度：≥+84℃
l 完全收縮溫度：≥+125℃
l 使用溫度： -55℃~+125℃
l 無鹵、低煙、~、柔軟、阻燃
l 環保標準：RoHS、IPC/JEDEC-J-STD-709、H類材料
l 標準顏色：黑、白、紅、黃、綠、等十種*標準顏色
|
性能 |
指標 |
試驗方法 |
|
拉伸強度 |
≥10.4 MPa |
ASTM D 2671 |
|
斷裂伸長率 |
≥200% |
ASTM D 2671 |
|
老化后拉伸強度 |
≥7.3 MPa |
158℃×168h |
|
老化后斷裂伸長率 |
≥100% |
158℃×168h |
|
軸向變化率 |
-5%~+5% |
ASTM D 2671 |
|
阻燃性 |
VW-1 |
ASTM D 2671 C法 |
|
耐電壓(600V) |
2500 V，1min 不擊穿 |
UL224 |
|
擊穿強度(與耐電壓二選一) |
≥15kV/mm |
ASTM D 149 |
|
體積電阻率 |
≥1014 Ω·cm |
IEC 60093 |
產品選型
|
規格 |
供貨內徑 (mm) |
全縮后尺寸 (mm) |
標準包裝 米/盤 |
適用范圍 (mm) |
|
|
內徑 |
壁厚 |
||||
|
0.80±0.20 |
≤0.35 |
0.33±0.10 |
400 |
0.3~0.6 |
|
|
Φ0.6/0.40 |
0.90±0.20 |
≤0.40 |
0.33±0.10 |
400 |
0.4~0.7 |
|
Φ0.8/0.50 |
1.10±0.20 |
≤0.50 |
0.33±0.10 |
400 |
0.6~0.8 |
|
Φ1.0/0.65 |
1.50±0.20 |
≤0.65 |
0.36±0.10 |
400 |
0.75~0.9 |
|
Φ1.5/0.85 |
2.00±0.20 |
≤0.85 |
0.36±0.10 |
400 |
0.95~1.4 |
|
Φ2.0/1.00 |
2.50±0.20 |
≤1.00 |
0.45±0.10 |
400 |
1.1~1.8 |
|
Φ2.5/1.30 |
3.00±0.20 |
≤1.30 |
0.45±0.10 |
400 |
1.35~2.3 |
|
Φ3.0/1.50 |
3.50±0.20 |
≤1.50 |
0.45±0.10 |
400 |
1.6~2.7 |
|
Φ3.5/1.80 |
4.00±0.20 |
≤1.80 |
0.45±0.10 |
400 |
1.85~3.2 |
|
Φ4.0/2.00 |
4.70±0.20 |
≤2.00 |
0.45±0.10 |
400 |
2.1~3.6 |
|
Φ4.5/2.30 |
5.00±0.20 |
≤2.30 |
0.56±0.10 |
2.35~4.0 |
|
|
Φ5.0/2.50 |
5.50±0.20 |
≤2.50 |
0.56±0.10 |
200 |
2.6~4.5 |
|
Φ5.5/2.75 |
6.00±0.20 |
≤2.80 |
0.56±0.10 |
200 |
2.9~5.0 |
|
Φ6.0/3.00 |
6.50±0.20 |
≤3.00 |
0.56±0.10 |
200 |
3.1~5.4 |
|
Φ7.0/3.50 |
7.50±0.30 |
≤3.50 |
0.56±0.10 |
100 |
3.7~6.3 |
|
Φ8.0/4.00 |
8.50±0.30 |
≤4.00 |
0.56±0.10 |
100 |
4.2~7.2 |
|
Φ9.0/4.50 |
9.50±0.30 |
≤4.50 |
0.56±0.10 |
100 |
4.7~8.0 |
|
Φ10/5.00 |
10.50±0.3 |
≤5.00 |
0.56±0.10 |
100 |
5.2~9.0 |
|
Φ11/5.50 |
11.50±0.30 |
≤5.50 |
0.56±0.10 |
100 |
5.7~10 |
|
Φ12/6.00 |
12.50±0.30 |
≤6.00 |
0.56±0.10 |
100 |
6.2~11 |
|
Φ13/6.50 |
13.50±0.30 |
≤6.50 |
0.56±0.10 |
100 |
6.7~12 |
|
Φ14/7.00 |
14.50±0.30 |
≤7.00 |
0.70±0.10 |
100 |
7.3~13 |
|
Φ15/7.50 |
15.50±0.40 |
≤7.50 |
0.70±0.10 |
100 |
7.8~14 |
|
Φ16/8.00 |
16.50±0.40 |
≤8.00 |
0.70±0.10 |
100 |
8.3~15 |
|
Φ17/8.50 |
17.50±0.40 |
≤8.50 |
0.70±0.10 |
100 |
8.8~16 |
|
Φ18/9.00 |
19.00±0.50 |
≤9.00 |
0.70±0.10 |
100 |
9.3~17 |
|
Φ20/10.0 |
22.00±0.50 |
≤10.0 |
0.83±0.15 |
100 |
10.4~19 |
|
Φ22/11.0 |
24.00±0.50 |
≤11.0 |
0.83±0.15 |
100 |
11.4~21 |
|
Φ25/12.5 |
26.00±0.50 |
≤12.5 |
0.90±0.15 |
50 |
12.8~24 |
|
Φ28/14.0 |
29.00±0.50 |
≤14.0 |
0.90±0.15 |
50 |
14.4~29 |
|
Φ30/15.0 |
31.50±1.00 |
≤15.0 |
1.00±0.15 |
50 |
16~29 |
|
Φ35/17.5 |
36.50±1.00 |
≤17.5 |
1.00±0.15 |
50 |
18~34 |
|
Φ40/20.0 |
41.50±1.00 |
≤20.0 |
1.00±0.15 |
50 |
21~39 |
|
Φ45/22.0 |
46.50±1.50 |
≤22.5 |
1.00±0.15 |
25 |
23.5~44 |
|
Φ50/25.0 |
≥50 |
≤25.0 |
1.10±0.15 |
25 |
26~49 |
|
Φ60/30.0 |
≥60 |
≤30.0 |
1.20±0.15 |
25 |
35~50 |
|
Φ70/35.0 |
≥70 |
≤35.0 |
1.30±0.20 |
25 |
40~60 |
|
Φ80/40.0 |
≥80 |
≤40.0 |
1.30±0.20 |
25 |
45~70 |
|
Φ90/45.0 |
≥90 |
≤45.0 |
1.30±0.20 |
25 |
50~80 |
|
Φ100/50.0 |
≥100 |
≤50.0 |
1.30±0.20 |
25 |
55~85 |
|
Φ120/60.0 |
≥120 |
≤60.0 |
1.30±0.20 |
25 |
65~100 |
|
Φ150/75.0 |
≥150 |
≤75.0 |
1.30±0.20 |
25 |
80~120 |
|
Φ180/90.0 |
≥180 |
≤90.0 |
1.30±0.30 |
25 |
85~150 |
|
Φ210/105 |
≥210 |
≤105.0 |
1.30±0.30 |
25 |
110~180 |
|
Φ230/105 |
≥230 |
≤115.0 |
1.30±0.30 |
25 |
120~210 |
|
Φ250/125 |
≥250 |
≤125.0 |
1.30±0.30 |
25 |
130~230 |
|
Φ300/150 |
≥300 |
≤150.0 |
1.30±0.30 |
25 |
160~250 |
