產品描述

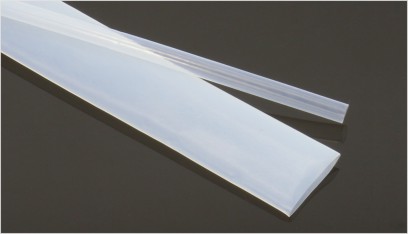

柔軟高透明阻燃熱縮管一款具備優良透明度的高阻燃、薄壁耐高溫熱縮管。由柔軟、耐化學試劑、高耐溫的改性氟塑料制成?？捎糜诒Ｗo線纜和線纜標識免受損壞，可有效避免機械破壞和化學侵蝕，高透明度實現保證內部的信息可辨識，可保護電子元器件保持長久的識別能力。廣泛用于馬達電機線束保護、感溫探頭等長期高溫使用場所。
產品參數
l 執行標準：滿足SAE-ASM-DTL-23053/18 Class 2
l 熱縮倍率：2:1
l 起始收縮溫度：≥+100℃
l 完全收縮溫度：≥+135℃
l 使用溫度：-55℃~+150℃
l 高柔軟性、不打折、較好的透明度、質輕
l 環保標準：RoHS、REACH
l 標準顏色：透明（其它顏色可定做）
|
|
性能 |
指標 |
試驗方法 |
|
物理性能 |
尺寸 |
根據客戶需求 |
ASTM D 2671 |
|
縱向長度變化 |
-10%~+5% |
ASTM D 2671 |
|
|
拉伸強度 |
≥24.1 MPa |
ASTM D 2671 |
|
|
斷裂伸長率 |
≥300% |
ASTM D 2671 |
|
|
偏壁率 |
≤40% |
AMS-DTL-23053 |
|
|
正割模量 |
≥172 MPa |
ASTM D 2671 |
|
|
密度 |
≤1.9 g/cm3 |
ASTM D 2671 |
|
|
低溫柔性 |
無裂紋 |
AMS-DTL-23053(-55℃×4h) |
|
|
熱沖擊 |
無滴落、無流動、無裂紋 |
ASTM D 2671(250℃×4h) |
|
|
熱老化后拉伸強度 |
≥19.1 MPa |
ASTM D 2671(225℃×168h) |
|
|
熱老化后斷裂伸長率 |
≥200% |
ASTM D 2671(225℃×168h) |
|
|
透明度穩定性 |
可辨識內部標識 |
AMS-DTL-23053(200℃×24h) |
|
|
電絕緣性能 |
介電強度 |
≥15.7kV/mm |
ASTM D 2671 |
|
體積電阻率 |
≥1012Ω·cm |
ASTM D 2671 |
|
|
化學性能 |
銅腐蝕 |
無腐蝕 |
ASTM D 2671(160℃×16h) |
|
阻燃 |
60s內自熄，紙旗燒毀程度低于25% |
UL224 VW-1， ASTM D 2671 C法 |
|
|
吸水率 |
≤0.5% |
ISO 846 B法, 23℃×24h |
|
|
耐霉菌后拉伸強度 |
≥24.1 MPa |
ASTM D 2671 |
|
|
耐霉菌后斷裂伸長率 |
≥300% |
ASTM D 2671 |
|
|
耐霉菌后介電強度 |
≥15.7kV/mm |
ASTM D 2671 |
|
|
耐化學試劑后拉伸強度 |
≥13.8 MPa |
ASTM D 2671 |
|
|
耐化學試劑后斷裂伸長率 |
≥200% |
ASTM D 2671 |
|
|
耐化學試劑后介電強度 |
≥15.7kV/mm |
ASTM D 2671 |
產品選型
|
規格 |
供貨內徑 (mm) |
全縮后尺寸 (mm) |
||
|
英制 |
公制 |
內徑 |
單層壁厚 |
|
|
3/64 |
Φ1.2 |
≥1.2 |
≤0.6 |
0.25±0.05 |
|
1/16 |
Φ1.6 |
≥1.6 |
≤0.8 |
0.25±0.05 |
|
3/32 |
Φ2.4 |
≥2.4 |
≤1.2 |
0.25±0.05 |
|
1/8 |
Φ3.2 |
≥3.2 |
≤1.6 |
0.25±0.05 |
|
3/16 |
Φ4.8 |
≥4.8 |
≤2.4 |
0.25±0.05 |
|
1/4 |
Φ6.4 |
≥6.4 |
≤3.2 |
0.30±0.08 |
|
3/8 |
Φ9.5 |
≥9.5 |
≤4.8 |
0.30±0.08 |
|
1/2 |
Φ12.7 |
≥12.7 |
≤6.4 |
0.30±0.08 |
|
3/4 |
Φ19.1 |
≥19.1 |
≤9.5 |
0.43±0.08 |
|
1 |
Φ25.4 |
≥25.4 |
≤12.7 |
0.48±0.08 |
