產品描述

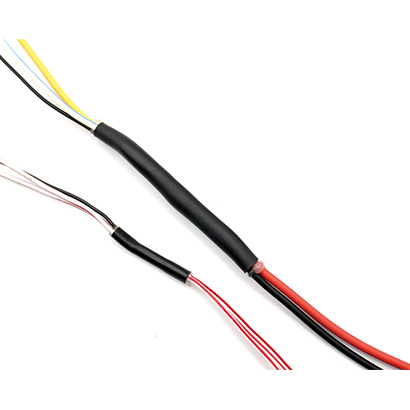

SBRS-(3X, 4X)GFF(3:1,4:1)軍標級高溫阻燃雙壁管由外層交 聯聚烯烴和熱熔膠雙層構成，內外層均為阻燃材料、能緩沖機械應變 和密封性強。產品滿足美軍標標準，具有高阻燃特性，高倍率收縮特 性可滿足更多變徑元件的防護，主要應用于各類線束、船用電線電纜 和金屬管需要密封防水、防潮防腐蝕場合的絕緣、捆扎固定等領域。
產品參數
l 執行標準：AMS-DTL-23053/4、通過UL認證
l 熱縮倍率：3:1, 4:1
l 起始收縮溫度：≥+70℃
l 完全收縮溫度： ≥+125℃
l 使用溫度：-45℃~+135℃
l 高阻燃、抗紫外線
l 環保標準：RoHS
l 標準顏色：黑（其它顏色可定做）
|
外層技術指標 |
||
|
性能 |
指標 |
試驗方法 |
|
拉伸強度 |
≥12 MPa |
ASTM D 2671 |
|
斷裂伸長率 |
≥300% |
ASTM D 2671 |
|
老化后強度 |
≥8.4 MPa |
175℃×168h |
|
老化后斷裂伸長率 |
≥100% |
175℃×168h |
|
軸向變化率 |
-8%~+8% |
ASTM D 2671 |
|
阻燃性 |
通過 |
ASTM D 2671 B 法 |
|
熱沖擊 |
無裂紋、無滴落 |
ASTM D 2671(250℃×4h) |
|
冷彎柔性 |
無裂紋 |
ASTM D 2671(-45℃×4h) |
|
吸水率 |
≤0.50% |
ASTM D 570 |
|
擊穿強度 |
≥15kV/mm |
IEC 60243 |
|
體積電阻率 |
≥1014 Ω·cm |
IEC 60093 |
產品參數：
|
熱熔膠技術指標 |
||
|
性能 |
指標 |
試驗方法 |
|
軟化點 |
90±5℃ |
ASTM E 28 |
|
吸水率 |
＜0.2% |
ASTM D 570 |
|
剝離強度（PE） |
≥120N/25mm |
ASTM D 1000 |
|
剝離強度（Al） |
≥80N/25mm |
ASTM D 1000 |
SBRS-(3X)GFF 規格表:
|
規格 |
供貨內徑 |
全縮后尺寸 (mm) |
標準包裝 米/盤，米/根 |
|||
|
公制 |
英制 |
內徑 |
平均總壁厚 |
膠層壁厚 |
||
|
Φ3.2 |
1/8 |
≥3.2 |
≤1.0 |
0.90±0.30 |
0.40±0.20 |
200 |
|
Φ4.8 |
3/16 |
≥4.8 |
≤1.6 |
1.00±0.30 |
0.40±0.20 |
100 |
|
Φ6.4 |
1/4 |
≥6.4 |
≤2.2 |
1.25±0.30 |
0.45±0.20 |
100 |
|
Φ7.9 |
5/16 |
≥7.9 |
≤2.7 |
1.30±0.30 |
0.50±0.20 |
100 |
|
Φ9.5 |
3/8 |
≥9.5 |
≤3.2 |
1.40±0.30 |
0.50±0.20 |
50 |
|
Φ12.7 |
1/2 |
≥12.7 |
≤4.2 |
1.70±0.30 |
0.50±0.20 |
1.22 |
|
Φ15.0 |
5/8 |
≥15.0 |
≤5.2 |
1.80±0.30 |
0.55±0.25 |
1.22 |
|
Φ19.1 |
3/4 |
≥19.1 |
≤6.3 |
1.95±0.30 |
0.55±0.25 |
1.22 |
|
Φ25.4 |
1 |
≥25.4 |
≤8.5 |
2.05±0.40 |
0.55±0.25 |
1.22 |
|
Φ30.0 |
1-1/4 |
≥30.0 |
≤10.2 |
2.20±0.40 |
0.60±0.30 |
1.22 |
|
Φ39.0 |
1-1/2 |
≥39.0 |
≤13.5 |
2.50±0.40 |
0.60±0.30 |
1.22 |
|
Φ50.0 |
2 |
≥50.0 |
≤17.0 |
2.80±0.40 |
0.70±0.30 |
1.22 |
SBRS-(4X)GFF 規格表:
|
規格 |
供貨內徑 |
全縮后尺寸 (mm) |
標準包裝 米/盤，米/根 |
|||
|
公制 |
英制 |
內徑 |
平均總壁厚 |
膠層壁厚 |
||
|
Φ4.0 |
2/13 |
≥4.0 |
≤1.0 |
1.05±0.30 |
0.50±0.20 |
200 |
|
Φ6.0 |
2/13 |
≥6.0 |
≤1.5 |
1.15±0.30 |
0.50±0.20 |
100 |
|
Φ8.0 |
5/16 |
≥8.0 |
≤2.0 |
1.55±0.30 |
0.60±0.25 |
100 |
|
Φ12.0 |
1/2 |
≥12.0 |
≤3.0 |
1.75±0.30 |
0.60±0.25 |
1.22 |
|
Φ16.0 |
5/8 |
≥16.0 |
≤4.0 |
2.00±0.35 |
0.70±0.30 |
1.22 |
|
Φ20.0 |
4/5 |
≥20.0 |
≤5.0 |
2.30±0.40 |
0.70±0.30 |
1.22 |
|
Φ24.0 |
1 |
≥24.0 |
≤6.0 |
2.60±0.40 |
0.75±0.30 |
1.22 |
|
Φ32.0 |
1-1/4 |
≥32.0 |
≤8.0 |
3.00±0.50 |
0.90±0.30 |
1.22 |
|
Φ52.0 |
2 |
≥52.0 |
≤13.0 |
3.35±0.50 |
0.95±0.30 |
1.22 |
