產品概述

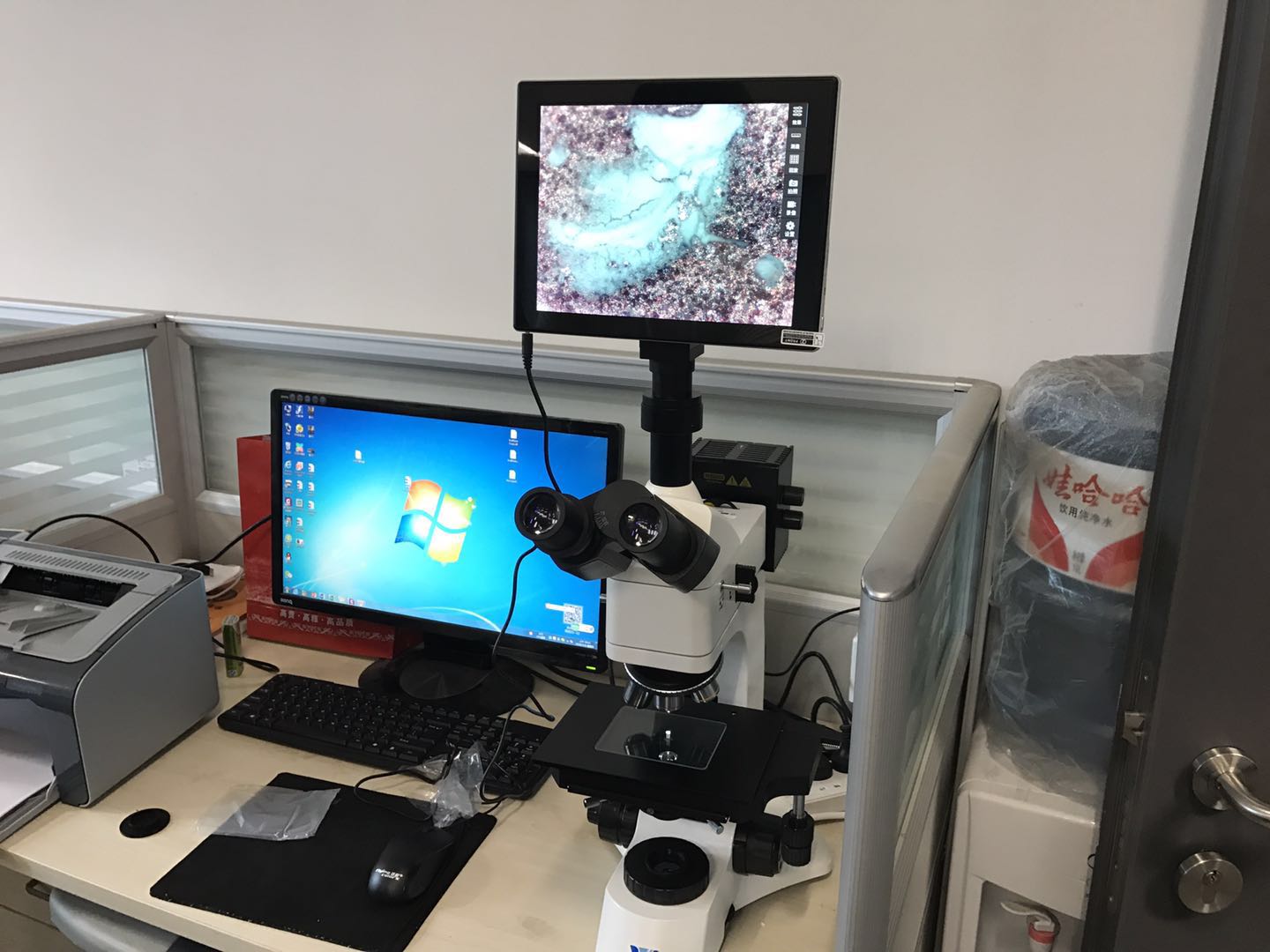

三目透反射金相顯微鏡WYJ-55XA采用優質的無限遠光路系統，配置了落射與透射照明系統、無限遠長距平場消色差物鏡、內置偏光觀察裝置，具有圖像清晰、襯度好，造型美觀，操作方便等特點，能分別對不透明物體或透明物體進行顯微觀察，尤其適合觀察金相試樣，電子芯片等樣品。是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器?？偡糯蟊稊?shù)：50-800X
◆性能特點：
1、采用了當今最為先進的無限遠光路設計，提供了卓越的光學系統。
2、無限遠長工作距平場物鏡和大視野平場目鏡，視場寬闊平坦清晰。
3、配置了落射與透射兩套照明系統，可觀察透明試樣與不透明試樣。
4、配置了內置推拉式檢偏器與起偏器，適合觀察高反光材料的表面。
5、整機采用了防霉處理，有效保護了鏡頭，延長了儀器的使用壽命。
◆典型應用：
1、分析金屬、礦相內部結構組織。2、電子廠PCB板、芯片檢驗。
2、觀察材料表面的某些特性， 如：劃痕、裂紋、噴涂的均勻性。
規格參數
|
序號 |
名稱 |
技術參數 |
|
01 |
平場目鏡 |
大視野WF10X(Φ22mm) |
|
02 |
長距平場物鏡 |
無限遠PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80 |
|
03 |
總放大倍數 |
50X-800X |
|
04 |
觀察頭 |
三目，鉸鏈?zhǔn)?0°傾斜可360°旋轉 |
|
05 |
轉換器 |
五孔(內向式滾珠內定位) |
|
06 |
粗調調焦范圍 |
粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm. |
|
07 |
載物臺 |
雙層機械移動式(尺寸:210mmX140mm,移動范圍: 75mmX50mm) |
|
08 |
光瞳距離 |
53-75mm |
|
09 |
濾色片 |
藍、磨砂 |
|
10 |
聚光鏡 |
阿貝聚光鏡N.A.1.25，帶可變光欄，可上下升降 |
|
11 |
落射照明系統 |
6V 30W鹵素?zé)? 亮度可調 |
|
內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式起偏振器 |
||
|
12 |
透射照明系統 |
6V 30W 鹵素?zé)?亮度可調 |
|
13 |
儀器重量 |
凈重10.0公斤 毛重12.0公斤 |
|
14 |
儀器尺寸 |
儀器尺寸26X46X55（cm） 包裝尺寸28X35X65(cm) |
可選購件
一、顯微鏡選購件：
|
序號 |
名稱 |
技術參數 |
|
01 |
測微目鏡 |
10X(Φ22mm) |
|
02 |
物鏡 |
PLL60X、100X（干式） |
|
03 |
物鏡測微尺 |
0.01mm |
|
04 |
暗場裝置 |
明/暗場物鏡5X、10X、20X、40X、50X、60X、80X、100X |
二、攝像系統選購：
|
序號 |
名稱 |
參數及功能 |
|
01 |
CMOS數字?jǐn)z像頭 |
300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
|
02 |
CCD數字?jǐn)z像頭 |
140萬、300萬、500萬、600萬、900萬、1400萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
|
03 |
高清模擬攝像頭 |
日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能） |
|
04 |
單反數碼相機 |
佳能、尼康、萊卡等千萬級以上像素單反相機（具有拍照、錄像等功能） |
三、分析軟件選購：
|
序號 |
名稱 |
參數及功能 |
|
01 |
基本測量軟件UV |
可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
|
02 |
金相分析軟件UV-MA |
包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。 |
|
03 |
礦相分析軟件UV-K |
通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
|
04 |
粒度軟件UV-G |
包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。 |
裝箱清單
|
序號 |
名稱 |
主要技術參數 |
數量 |
單位 |
|
01 |
顯微鏡主機 |
|
1 |
臺 |
|
02 |
平場目鏡 |
10X |
1 |
對 |
|
03 |
無窮遠長距平場消色差物鏡 |
PLL5X、10X、20X、40X、80X |
各1 |
只 |
|
04 |
垂直照明裝置 |
|
1 |
套 |
|
05 |
偏光裝置 |
啟偏器，檢偏器 |
1 |
套 |
|
06 |
攝像接口 |
|
1 |
只 |
|
07 |
濾色片 |
藍、磨砂 |
各1 |
片 |
|
08 |
鹵鎢燈 |
6V30W |
1 |
只 |
|
09 |
保險絲 |
|
1 |
根 |
|
10 |
調節扳手 |
|
3 |
只 |
|
11 |
防塵罩 |
|
1 |
只 |
|
12 |
電源線 |
|
1 |
根 |
|
13 |
隨機附件 |
裝箱單，說明書，合格證，保修卡 |
各1 |
份 |
