（電動三通內螺紋球閥）供應商，上海始高閥門有限公司提供（電動球閥）標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

產品概述：

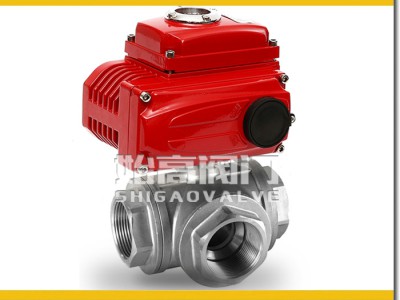

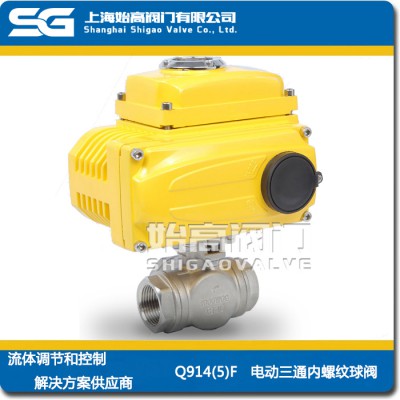

Q914(5)F電動三通內螺紋球閥以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外先進技術開發的新型三通切換調節閥。標準球芯有L型三通，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。

產品特點：
1、三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
4、T型閥芯孔道可使三條正交的管道相互連通或切換，起分流或合流的作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。


產品參數：
公稱通徑：DN10-DN100
公稱壓力：1.6MPa-6.4MPa
適用溫度：-20℃-180℃
閥體材質：鑄鋼、不銹鋼
適用介質：水、油、蒸汽、醋酸等腐蝕性介質
連接方式：內螺紋(T型/L型)

產品執行器參數：

外殼	鋁合金外殼，防水級別：IP67	電機電源	110/220V AC,380/440V AC,50/60Hz,±10％
控制電源	110/220V AC,50/60Hz,±10％	電機	鼠籠式異步電動機
限位開關	2×開(ON)/關(OFF),SPDT	輔助限位開關	2×開(ON)/關(OFF),SPDT
失效保護	內置熱保護	指示器	連續的位置指示
手動操作	機械手柄	自鎖裝置	蝸輪，蝸輪桿機構提供自鎖
機械限位	2個外部調整螺栓	干燥器	7-10W(110/220V AC)防冷凝
接線孔	M18	環境溫度	-20℃-70℃
潤滑	鋁基潤滑脂(EP)	材料	鋼、鋁合金、鋁青銅、聚碳酸酯

產品尺寸：

DN	L	L2	B	D1	D2	H	Z-do	T
15	161	40	150	65	95	142.5	4-14	14
20	161	40	160	75	105	148.0	4-14	14
25	161	40	180	85	115	170.5	4-14	14
32	161	40	200	100	135	177.5	4-18	16
40	188	40	220	110	145	203.5	4-18	16
50	188	40	240	125	160	2.09.0	4-18	16
65	188	40	260	145	180	235.5	4-18	18
80	268	40	280	160	195	271.5	8-18	20
100	268	40	320	180	215	366.0	8-18	20

注：以上配選參數僅供參考，具體以實際情況為準。
