（電動碳鋼法蘭球閥）供應商，上海始高閥門有限公司提供（電動球閥）標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

產品概述：

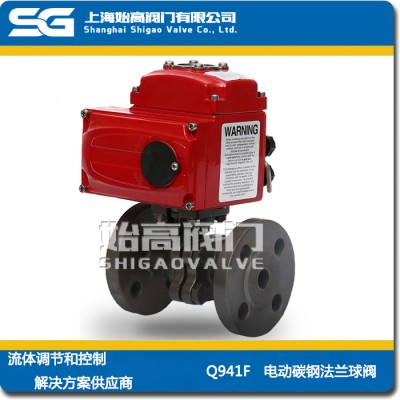

Q941F電動碳鋼法蘭球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑等并成一直徑，介質可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

產品特點：
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使用閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質的壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只做旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增大而增大。
5、由于聚四氟乙烯材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命長。




產品參數：
公稱通徑：DN10-DN400
公稱壓力：1.6MPa-6.4MPa
適用溫度：-20℃-180℃ -20℃-350℃
閥體材質：A105、鑄鋼、不銹鋼
適用介質：水、油、蒸汽、醋酸等腐蝕性介質
連接方式：內螺紋(T型/L型)

產品執行器參數：

外殼	鋁合金外殼，防水級別：IP67	電機電源	110/220V AC,380/440V AC,50/60Hz,±10％
控制電源	110/220V AC,50/60Hz,±10％	電機	鼠籠式異步電動機
限位開關	2×開(ON)/關(OFF),SPDT	輔助限位開關	2×開(ON)/關(OFF),SPDT
失效保護	內置熱保護	指示器	連續的位置指示
手動操作	機械手柄	自鎖裝置	蝸輪，蝸輪桿機構提供自鎖
機械限位	2個外部調整螺栓	干燥器	7-10W(110/220V AC)防冷凝
接線孔	M18	環境溫度	-20℃-70℃
潤滑	鋁基潤滑脂(EP)	材料	鋼、鋁合金、鋁青銅、聚碳酸酯

產品尺寸：

15	L	D	D2	D1	B	H	L1	Z-d
15	130	95	65	45	14	176	161	4-14
20	140	105	75	55	14	180	161	4-14
25	150	115	85	65	14	182	161	4-14
32	165	135	100	78	16	188	161	4-18
40	180	145	110	85	16	198	161	4-18
50	200	160	125	100	16	203	161	4-18
65	200	180	145	120	18	222	188	4-18
80	250	195	160	135	20	237	188	8-18
100	280	215	180	155	20	281	268	8-18
125	320	245	210	185	22	300	268	8-18
150	360	280	240	210	24	300	268	8-23
200	400	335	295	265	26	368	268	12-23
250	533	405	335	320	30	418	268	12-25

注：以上配選參數僅供參考，具體以實際情況為準。
