產品概述：

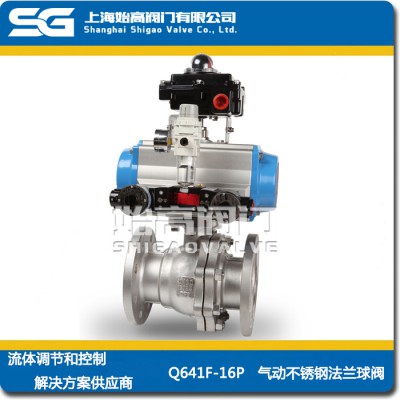

Q641F-16P氣動不銹鋼法蘭球閥是球閥配上氣動執行器，氣動執行器的執行速度相對較快，再很大程度上節約了人力資源以及時間。氣動法蘭球閥是由截止閥演變而來。它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。
產品參數：
公稱通徑：DN15-DN200
公稱壓力：1.6MPa-4.0MPa
適用溫度：-20℃-180℃
適用介質：水、油、氣等
閥體材質：碳鋼、鑄鋼、不銹鋼
設計標準：GB/12237
結構長度：GB/12221
法蘭尺寸：GB/9113 JB/T79
試驗和檢驗標準：GB/T13927 JB/T9092
產品零部件材質：
| 序號 | 名稱 | C | P | R |
| 1 | 右閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 3 | 墊片 | PTFE、石墨金屬?gòu)?fù)合墊 | ||
| 4 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 閥體 | WCB | ZG1Cr18NiTi | ZG1Cr18Ni12Mo2Ti |
| 6 | 閥座 | PTFE、尼龍、PPL、硬質合金 | ||
| 7 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 墊片 | 1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti |
| 10 | 填料 | PTFE、柔性石墨 | ||
| 11 | 襯套 | PTFE復合軸承 | ||
| 12 | 壓蓋 | WCB | ZG1Cr18NiTi | ZG1Cr18Ni12Mo2Ti |
| 13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 17 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
產品尺寸：
| DN | L | L1 | L2 | H | D | D1 | D2 | C | f | n-φd |
| 15 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 150 | 159/211 | 83/95 | 214/256 | 115 | 85 | 65 | 16 | 2 | 4-φ14 |
| 32 | 165 | 159/248 | 83/107 | 257/277 | 140 | 100 | 76 | 18 | 2 | 4-φ18 |
| 40 | 180 | 211/248 | 95/107 | 274/292 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 200 | 248/209 | 107/123 | 290/300 | 100 | 120 | 99 | 20 | 3 | 4-φ18 |
| 65 | 220 | 248/315 | 107/141 | 310/335 | 185 | 145 | 118 | 20 | 3 | 4-φ18 |
| 80 | 250 | 269/345 | 123/152 | 346/368 | 200 | 160 | 132 | 20 | 3 | 8-φ18 |
| 100 | 280 | 345/409 | 152/172 | 378/410 | 220 | 180 | 156 | 22 | 3 | 8-φ18 |
| 125 | 320 | 409/550 | 172/215 | 425/450 | 250 | 210 | 184 | 22 | 3 | 8-φ18 |
| 150 | 360 | 550/600 | 215/240 | 468/531 | 285 | 240 | 211 | 24 | 3 | 8-φ22 |
| 200 | 400 | 600/633 | 240/262 | 583/618 | 340 | 295 | 266 | 24 | 3 | 12-φ22 |
1、系列球閥結構長度及法蘭尺寸可根據JB/T79標準或用戶要求設計制造。
2、根據不同閥門扭矩、使用介質適配的執行器型號可能有所不用，相關尺寸隨之變化。
