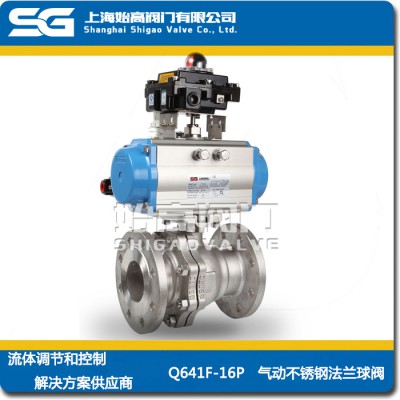

點擊圖片查看原圖
【產品概述】
氣動日標法蘭球閥具有開關速度快，流通能力大，密封性能好等特點，是由日標法蘭式球閥與氣動執行器連接組成，根據作用形式不同可分為開關型和調節型兩種。當閥打開時，閥體通道和連接管徑形成一個通口，介質可毫無阻力的流過，除了用于油品、氣體、液體等介質外，還適宜控制污水和含有纖維性雜質的介質。氣動日標球閥裝配上閥門定位器輸入4-20mA的模擬量信號，可對球閥的閥芯開度進行0-90度的任意控制，從而達到介質流量、溫度、壓力等參數的比例式調節。
【產品參數】
公稱通徑：DN15-DN200
公稱壓力：10K、20K
閥體材質：SCPH2、SCS13、SCS14
連接方式：法蘭
設計依據：JIS
設計標準：BS5351
結構長度：JIS B2002
連接法蘭尺寸：JIS B2212、B2213、B2214
試驗和檢驗：JIS B2003
【產品零部件材質】
| 序號 | 零件名稱 | 材質 | ||
| C | P | R | ||
| 1 | 右閥體 | SCPH2 | SCS13 | SCS14 |
| 2 | 螺母 | S35C | SUS304 | SUS304 |
| 3 | 墊片 | PTFE、石墨金屬復合墊 | ||
| 4 | 螺栓 | S35C | SUS304 | SUS304 |
| 5 | 閥體 | SCPH2 | SCS13 | SCS14 |
| 6 | 閥座 | PTFE、尼龍、對位聚苯、硬質合金 | ||
| 7 | 球體 | SUS304 | SUS304 | SUS316 |
| 8 | 閥桿 | SUS410 | SUS304 | SUS316 |
| 9 | 墊片 | SUS304 | SUS304 | SUS316 |
| 10 | 填料 | PTFE、柔性石墨 | ||
| 11 | 襯套 | PTFE復合軸套 | ||
| 12 | 壓蓋 | SCPH2 | SCS13 | SCS14 |
| 13 | 螺栓 | S35C | SUS304 | SUS304 |
| 14 | 螺栓 | S35C | SUS304 | SUS304 |
| 15 | 連接支架 | SCS13 | SCS13 | SCS13 |
| 16 | 螺栓 | S35C | SUS304 | SUS304 |
| 17 | 連接套 | SCS13 | SCS13 | SCS13 |
| 18 | 氣動裝置 | AT系列、AW系列 | ||
| 19 | 位置指示器 | 塑料 | ||
【產品尺寸】
| DN | in | L | L1 | L2 | H | D | D1 | D2 | C | f | n-d |
| 15 | 1/2 | 108 | 141/159 | 71/83 | 204/235 | 95 | 70 | 50 | 12 | 1 | 4-15 |
| 20 | 3/4 | 117 | 141/159 | 71/83 | 209/240 | 100 | 75 | 58 | 14 | 1 | 4-15 |
| 25 | 1 | 127 | 159/211 | 83/95 | 214/256 | 125 | 90 | 70 | 14 | 1 | 4-19 |
| 32 | 1-1/4 | 140 | 211/248 | 95/107 | 25/277 | 135 | 100 | 80 | 16 | 2 | 4-19 |
| 40 | 1-1/2 | 165 | 248/269 | 107/123 | 274/292 | 140 | 105 | 85 | 16 | 2 | 4-19 |
| 50 | 2 | 178 | 248/269 | 107/123 | 290/300 | 155 | 120 | 100 | 16 | 2 | 4-19 |
| 65 | 2-1/2 | 190 | 269/345 | 123/152 | 310/335 | 175 | 140 | 120 | 18 | 2 | 4-19 |
| 80 | 3 | 203 | 315/345 | 141/152 | 346/368 | 185 | 150 | 130 | 18 | 2 | 8-19 |
| 100 | 4 | 229 | 345/409 | 152/172 | 378/410 | 210 | 175 | 155 | 18 | 2 | 8-19 |
| 125 | 5 | 356 | 409/438 | 172/187 | 425/450 | 250 | 210 | 185 | 20 | 2 | 8-23 |
| 150 | 6 | 394 | 438/600 | 187/240 | 468/531 | 280 | 240 | 215 | 22 | 2 | 8-23 |
| 200 | 8 | 457 | 600/633 | 240/252 | 583/618 | 330 | 290 | 265 | 22 | 2 | 12-23 |
【產品特點】
1、根據工況需要?dú)鈩?dòng)法蘭式球閥可分為軟密封（-30～180℃）和硬密封（-40～450℃）兩種密封結構，以便在不同介質對環境沒有污染，同時具有較高的安全性。
2、氣動日標球閥動力源采用的是氣體，不會存在與火花接觸，理論上有防爆功能，相對來說比較安全。并且如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
3、從閥門口徑角度來說，由于扭矩力的原因，手動球閥一般只能配置口徑在DN300以下的球閥，而氣動法蘭球閥可配置的口徑較廣，不僅可配置小口徑球閥，也可配置口徑大的球閥，氣動球閥目前高可達到DN1200口徑。
