產品概述：

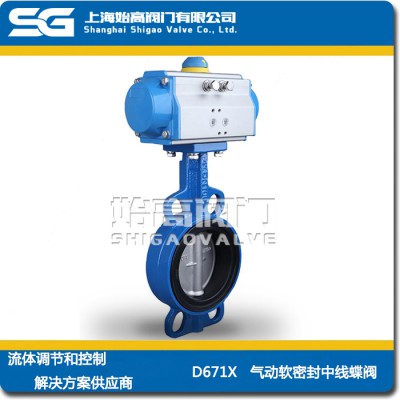

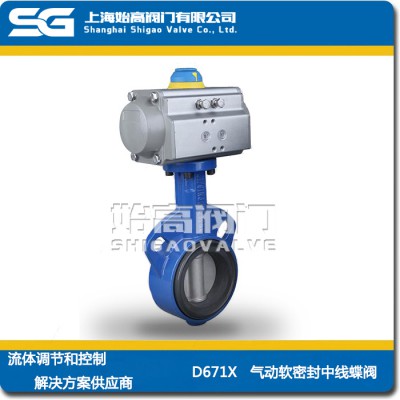

D671X氣動軟密封中線蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理學特性，適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化物質。廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、等系統流體管線上作調節和截流裝置。

產品參數：
公稱通徑：DN50-DN1200
公稱壓力：1.6MPa
適用介質：水、腐蝕性介質等
適用溫度：0℃-120℃
閥體材質：球墨鑄鐵、碳鋼、不銹鋼
連接方式：對夾連接、法蘭連接
閥座材料：橡膠、聚四氟乙烯



產品零部件材質：

序號	名稱	材質
		C	P
1	閥座	橡膠、PTFE
2	圓柱銷	45鋼	不銹鋼
3	蝶板	碳鋼或不銹鋼	不銹鋼
4	閥體	碳鋼	不銹鋼
5	螺栓	碳鋼	不銹鋼
6	閥桿	不銹鋼	不銹鋼
7	鍵	45鋼	不銹鋼
8	襯套	銅基粉末冶金	銅基粉末冶金
9	O形圈	橡膠、PTFE

產品尺寸：

DN	L	L1	L2	H	H1	D	D1
50	42	141/159	71/83	269/281	68	52.9	120
65	44.7	159/211	83/95	283/303	75	64.5	136.2
80	45.2	159/248	83/107	289/309	93	78.8	160
100	52.1	211/269	95/123	320/338	104	104	185
125	54.4	248/269	107/123	351/366	118	123.3	215
150	55.8	269/345	123/152	380/405	133	155.6	238
200	60.6	345/409	152/172	435/477	165	202.5	295

產品應用：
中線軟密封蝶閥采用中線型設計，具有結構簡單、密封可靠、雙向密封等特點，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用適應的材質。
