（氣動粉體蝶閥）供應商，上海始高閥門有限公司提供（氣動蝶閥）標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

產品概述：

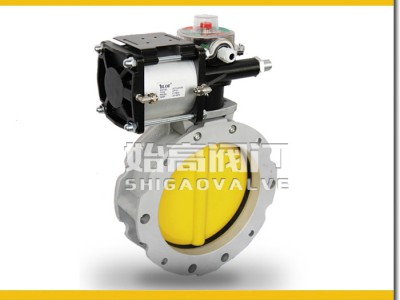

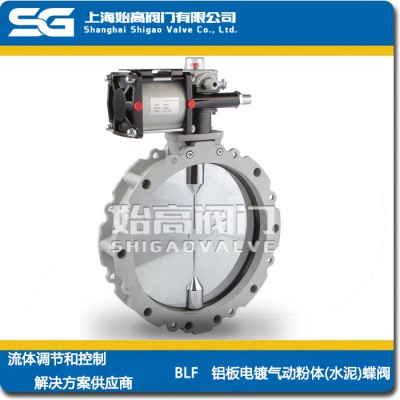

BLF氣動粉體蝶閥是專門用于粉體和顆粒物料的工業產品。閥體采用輕巧的高壓鑄鋁合金制成，蝶板是內襯有鋼芯的耐磨高分子材料，與耐磨橡膠密封圈形成的軟性密封使其非常適合各種粉體/顆粒物料的應用場合，特別是對于磨損性強的物料。在重力落料或氣力輸送的粉體、顆粒物料處理系統中，蝶閥常常被安裝在料斗、筒倉、螺旋輸送機出口以及氣送管路上。

產品參數：
公稱通徑：DN100-DN400
公稱壓力：0.4MPa
適用介質：粉體、顆粒
適用溫度：0℃-70℃
閥體材質：鋁合金
傳動方式：手動、氣動

產品配件：


產品尺寸：
單法蘭蝶閥：

口徑	φA	φB	φC	φD	E	F	G	φR	S	T	U	V	Z
100	95	180	220	105	250	115	35	220	40	80	M12	50	M10
150	150	200	228	163	290	115	35	228	40	80	M12	50	M10
200	200	250	278	213	340	115	35	278	40	80	M12	50	M10
250	250	300	328	263	390	115	35	328	40	80	M12	50	M10
300	300	350	378	313	440	115	35	378	40	80	M12	50	M10
350	350	400	440	363	530	123	50	440	40	80	M12	50	M10
400	400	470	530	413	580	123	50	530	40	80	M12	50	M10

雙法蘭蝶閥：

口徑	φA	φB	φC	φD	E	F	G	φR	S	T	U	V	Z
100	95	180	220	-	250	77	35	220	-	80	M12	50	M10
150	150	200	228	-	290	77	35	228	-	80	M12	50	M10
200	200	250	278	-	340	77	35	278	-	80	M12	50	M10
250	250	300	328	-	390	77	35	328	-	80	M12	50	M10
300	300	350	378	-	440	77	35	378	-	80	M12	50	M10
350	350	400	440	-	530	85	50	440	-	80	M12	-	-
400	4400	470	530	-	580	85	50	530	-	80	M12	-	-

產品應用：

雙法蘭粉體蝶閥帶有兩個相同的法蘭面，而單法蘭蝶閥部配有一個伸出的連接環用以安裝軟套管。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。工業化的設計加長特殊復合材料的使用，使粉體蝶閥具有結構緊湊輕巧、蝶板耐磨、密封壽命長、安裝維護方便等特點。
