（氣動通風蝶閥）供應商，上海始高閥門有限公司提供（氣動蝶閥）標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

產品概述：

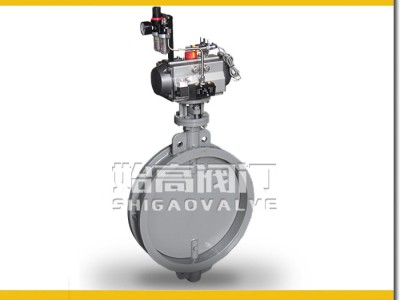

D641W氣動通風蝶閥采用中線式蝶板與短結構板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。氣動通風蝶閥主要用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

產品參數：
公稱通徑：DN50-DN2000
公稱壓力：0.25、0.6MPa
適用介質：水
適用溫度：-20℃-120℃
閥體材質：碳鋼、不銹鋼
連接方式：法蘭連接
作用方式：雙作用、單作用(彈簧復位)
控制方式：開關型、調節型
附件選擇：電磁閥、定位器、限位開關、氣源處理三聯件、手動結構

產品尺寸：

DN	L1	L2	H	H1	L
50	141	71	286	70	100
65	141	71	306	80	100
80	141	71	334	95	100
100	159	83	354	105	100
125	159	83	384	120	100
150	211	95	409	132	100
200	248	107	593	160	120
250	248	107	650	187	120
300	269	123	715	220	120
350	269	123	814	245	140
400	315	141	863	270	140
450	345	152	918	297	160
500	409	172	1016	322	160

產品應用：
通風蝶閥采用與閥體材料加工成密封圈，采用電動或氣動傳動，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，一般適用于工業、冶金、環保等管道做通風調節介質流量之用。

更多氣動閥門產品：
氣動通風蝶閥：http://www.valve-sg.com/productintro/1384.htm

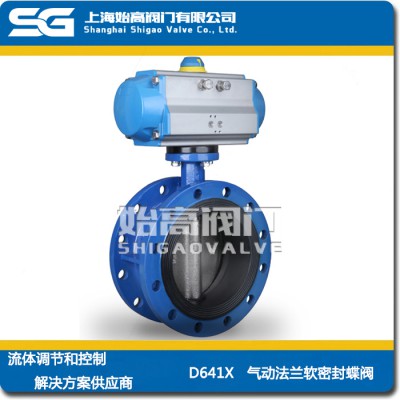

氣動蝶閥：http://www.valve-sg.com/littleclasspage/444.htm
