三、用途

補償?shù)蛪弘娋W(wǎng)感性無功功率，提高功率因數，降低線損；
大功率用電設備的*地補償；
對可靠性和~性要求高的場合，比如銀行、#%、商場、電信、交通樞紐、重大工程等；
無功補償難度比較大的場合，比如冶金、紡織、造紙、焊接、港口等行業。
四、產品特點

艾森貝爾電氣有限公司生產ESBELZD智能電容器具有如下特點:

1.集成化

（1）產品已經包括電容器以及配套好的開關、保護元件。

（2）每臺產品中都包含一臺24路投切電容器控制器。

2.先進的投切技術

（1）采用POW同步開關技術，實現了等電壓投入，電流過零切除，真正做到無涌流投切，耐電流沖擊能力較 強，并且無切除過電壓，無燃弧現象。

（2）該技術同時避免了傳統接觸器投入涌流大且開關速度慢、復合開關耐壓能力差、抗涌流過載能力差、故障率高等缺陷，使用壽命大大延長，電氣投切可達100萬次以上，大大提高補償裝置的性能和可靠性。

（3）投切時間短，電容器放切除后不經過放電*可以重新投入，可實現動態補償。

3.智能化

（1）能實時自動測量電壓，、電流、有功、無功、功率因數、運行溫度、1-15次諧波及含量，相當于一臺電能質量測量儀。

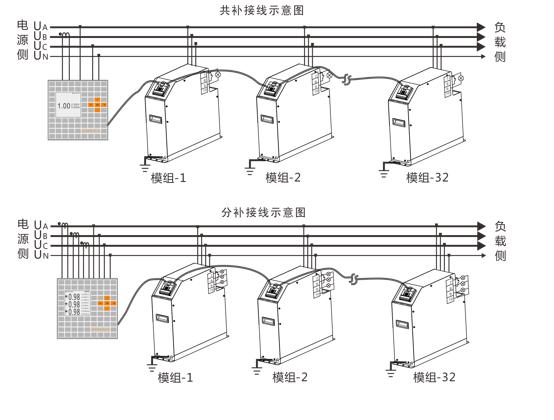

（2）通過RS485通信接口，可實現較 多24臺電容器聯機使用，組成一個智能無功補償系統，該系統通過動態競爭自動生成一臺智能電容器作為控制主機，當主機發生故障自動退出后，系統會重新產生一臺控制主機，保證系統可靠運行。

4.~性能高

（1）配備高品質電容器，采用圓柱鋁殼分體式設計，溫升小散熱快，具有良好的通風散熱功能。電容器本體具備強大的自愈及局部修復能力。并且更換簡單方便，避免了傳統一體式無法更換電容的重大缺陷。

（2）電容器內部裝設壓力式防爆裝置，當電容器損壞時，可自動從電網中斷開。

（3）具備完全的線路保護功能，具有過壓、欠壓、過流、過溫、過諧波、不平衡等保護功能。當電網發生以上現象時，都能及時切除電容器，保護補償設備不受到損傷。

5.產品增強型設計

（1）可實現分相補償，在三相負荷不平衡的場合可采用三相和分相共同結合的方式，智能濾波模塊可根據每相無功缺額的大小，對三相分別投切，達到無功補償?shù)?化。

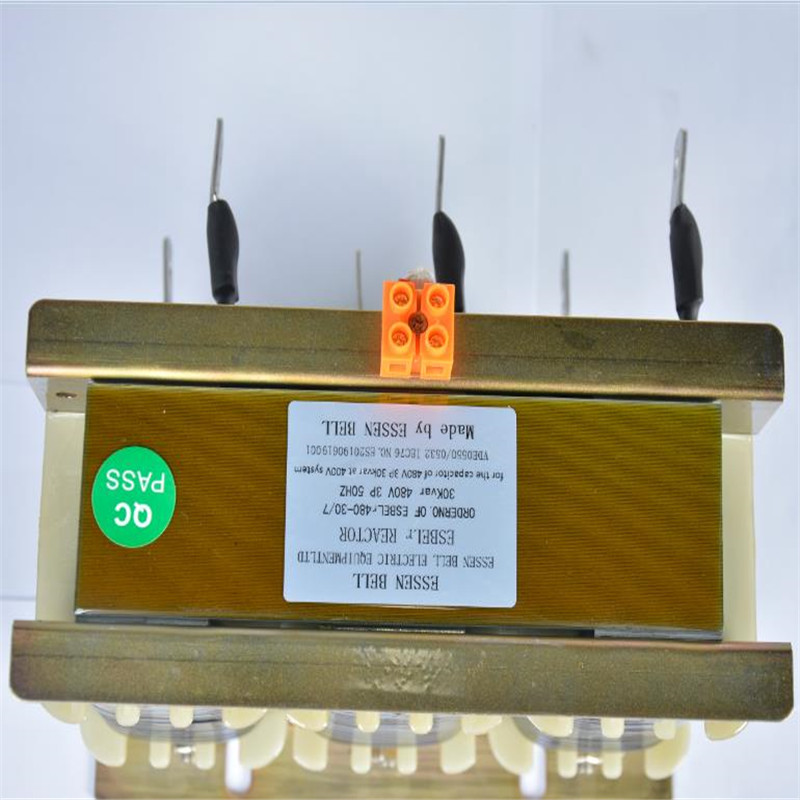

（2）濾波型的智能電容器可用于諧波十分嚴重的無功補償場分，能夠長期~運行，不會產生諧振，對諧波無放大作用，并在一定程度上具有吸收~諧波的功能。其中串聯7%電抗器的產品主要使用于諧波為5次及7次的電氣環境：其中串聯14%電抗器的產品主要使用于諧波為3次的電氣環境;采用無功潮流預測和延時多點采樣技術,根據負荷無功缺額分級差控制投切,確保投切無振蕩。


五、技術參數

技術指標

額定電壓：0.23KV~0.69KV
額定頻率：50Hz、60Hz
額定容量：三相共補：（5+5）~（20+20）kvar
三相分補：3*3.33~3*15kvar
容量偏差：-5%~+10%
介質損耗：0.25W/kvar
極間耐壓：2.15Un/10S（Un為額定電壓）
極殼耐壓：3KV/60S
較 大允許過電壓：1.1Un（Un為額定電壓）
較 大允許過電流：1.3In（In為額定電流）
自放電：斷電3分鐘后剩余電壓降至75V以下。
防護等級：IP30

工作環境

環境溫度：-25℃~+50℃（較 大+50℃，24小時平均較 高+40℃，1年平均較 高+30℃）
濕度：20%-90%RH
海拔：≤2000m
其他：安裝處無腐蝕金屬或破壞絕緣的氣體或粉塵，無較強振動或沖擊，無霉菌。

測量精度

電壓：0.5%
電流：0.5%
無功功率：1%
功率因數：±0.01
溫度：±1℃

可靠性參數

控制精度：100%。
分段能力：120A400AC
投切次數：≥50萬次。
容量衰減：≤1%/年
故障率：≤0.1%/年

無功補償參數

無功補償誤差：≤較 小容量的50%。
投切速度：≤100ms
聯機數量：≤24

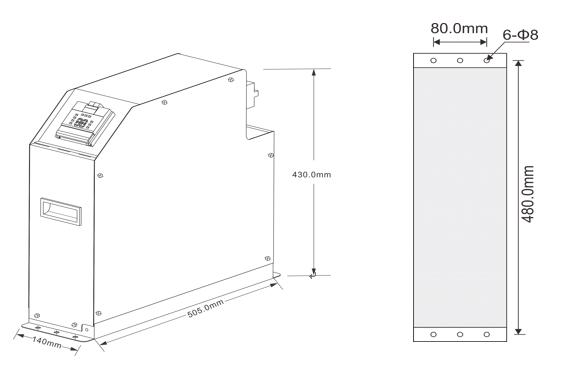

低壓智能電力電容器尺寸

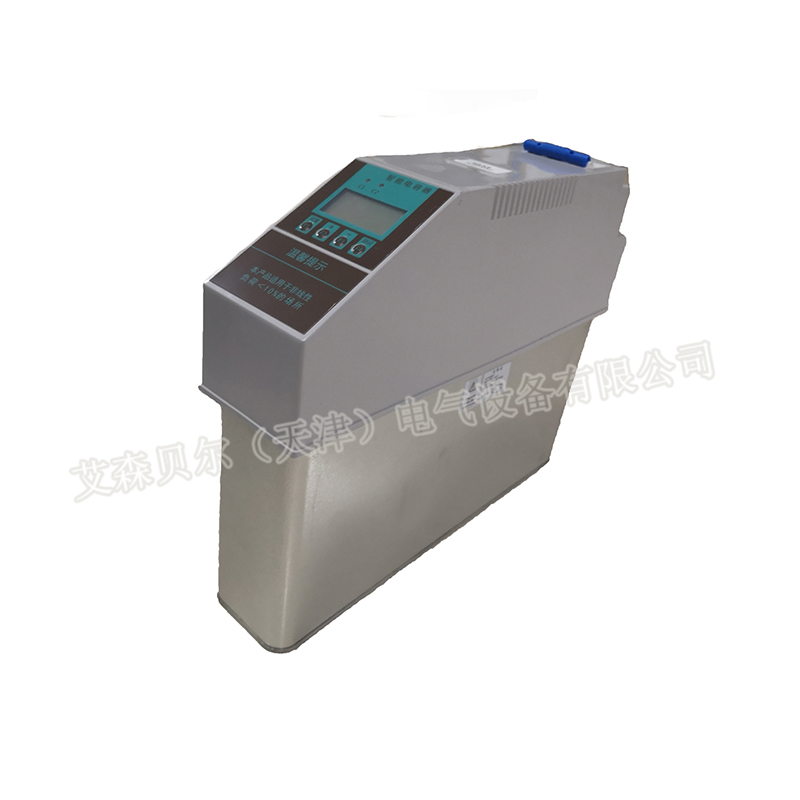

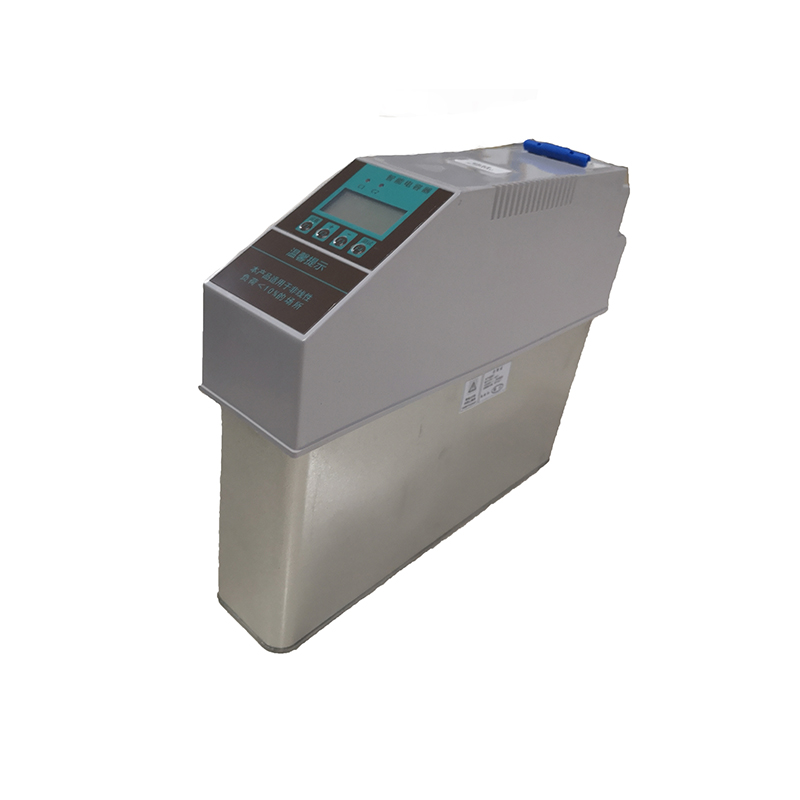

ESBELZD系列智能電力電容器（圓柱鋁殼）

低壓智能電力電容器尺寸

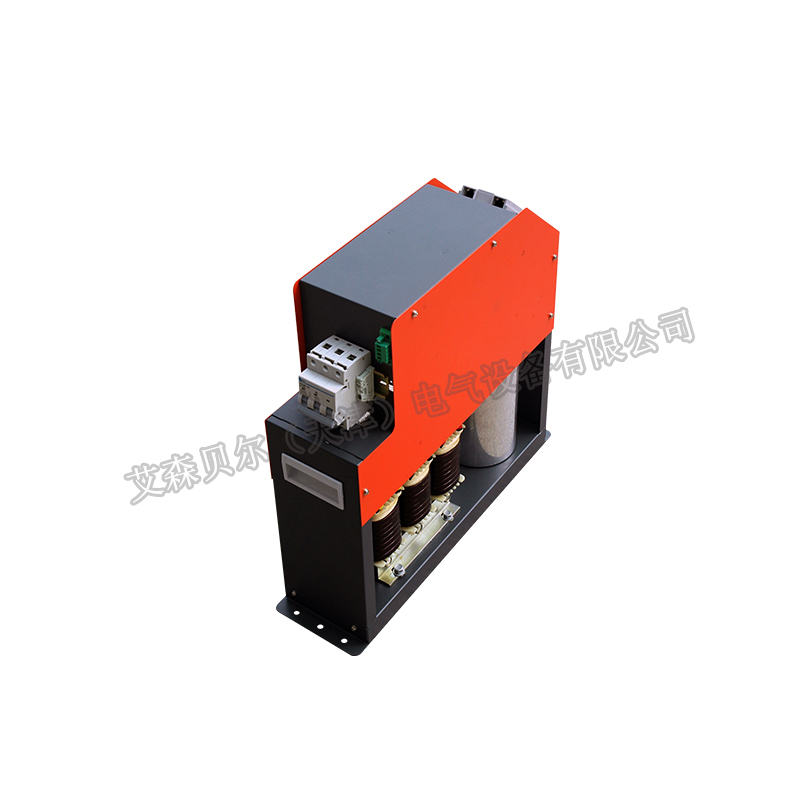

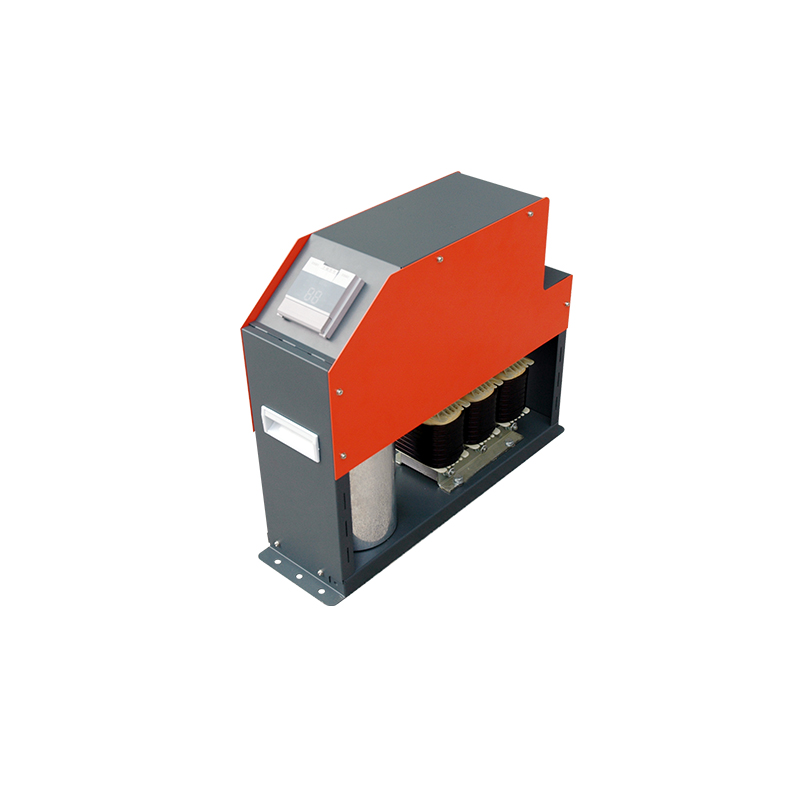

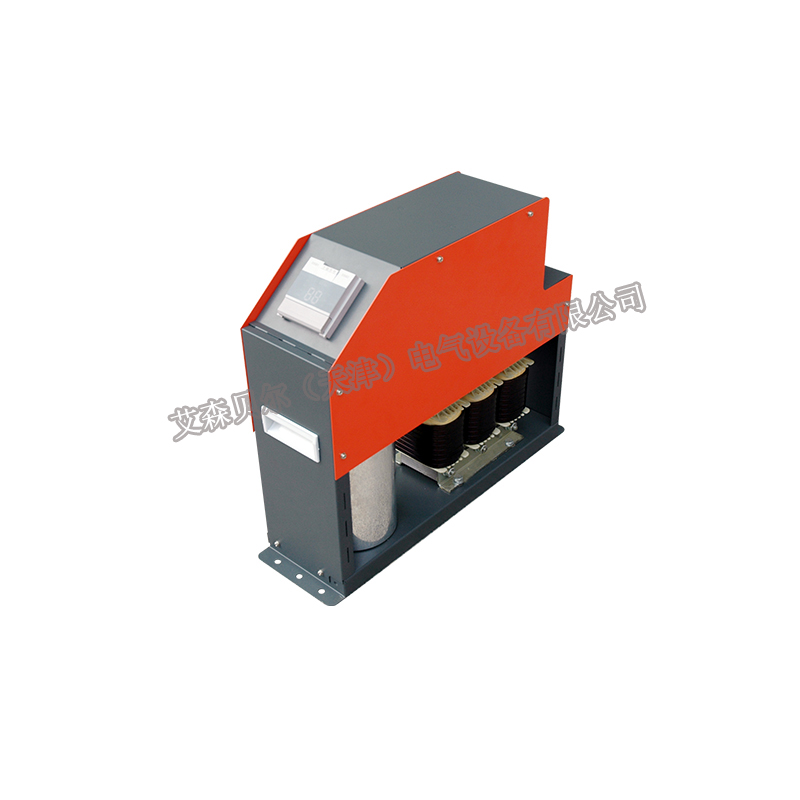

ESBELZD帶電抗器系列智能電力電容器（圓柱鋁殼）
