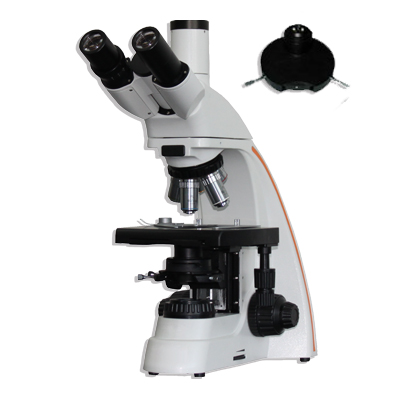

三目相襯顯微鏡WYS-08CC

 產品概述

科研級三目相襯顯微鏡WYS-08CC采用了先進的無限遠光學系統，配置了相襯裝置、大視野目鏡和無限遠相襯平場物鏡，視場大而且清晰。相襯顯微鏡又叫相差顯微鏡,是利用物體不同結構成分之間的折射率和厚度的差別，把通過物體不同部分的光程差轉變?yōu)檎穹ü鈴?qiáng)度）的差別,用光學相襯原理使未經染色的低襯度標本為之清晰可見。主要用于觀察活細胞或不染色的組織切片，有時也可用于觀察缺少反差的染色樣品?？偡糯蟊稊?shù)：40X-1000X
◆產品特點：
1、采用了最為先進的無限遠光學系統，提供了卓越的光學性能。
2、配置了大視野目鏡和無限遠平場消色差物鏡，視場平坦清晰。
3、顯微鏡配置了相襯裝置，可以用來觀察缺少反差的染色樣品。
4、采用機座一體化設計及低位同軸調節手輪，操作更舒適方便。
5、整機采用防霉處理，有效保護了鏡頭，延長了儀器使用壽命。
6、采用了柯勒照明方式。內置視場光欄,亮度可調，圖像襯度高。
7、三目鏡筒可自由地推拉切換為100%通光目視觀察與顯微攝影。
◆典型應用：
1、醫學教學實驗，2、觀察活細胞及細胞內某些細微結構，3、共混物結構形態，
4、不染色的組織切片，5、觀察缺少反差的染色樣品，6、液體中各類微小物體。

規格參數

一、顯微鏡參數：

序號	名稱	技術參數
01	大視野平場目鏡	WF10X/Φ22mm
02	無限遠平場物鏡	PL 4X/0.10、10X/0.25、20X/0.40、40X/0.65（彈簧）、100X/1.25（油、彈簧）
03	相襯平場物鏡	PHP 10X/0.25、20X/0.40、40X/0.65（彈簧）、100X/1.25（油、彈簧）
04	總放大倍數	40X-1000X
05	觀察頭	三目，鉸鏈?zhǔn)?0°傾斜可360°旋轉
06	轉換器	五孔(內向式滾珠內定位)
07	粗微調調焦范圍	30mm，微動格值：2um，粗微動同軸調焦,松緊可調,帶鎖緊和限位
08	載物臺	雙層機械移動式(尺寸:180mmX150mm,移動范圍:75mmX50mm) ，雙切片夾，游標格值0.1mm
09	機械筒長	160mm
10	光瞳距離	55-75mm
11	濾色片	藍、綠、黃、磨砂
12	相襯裝置	轉盤式相襯聚光鏡，對中望遠鏡
13	聚光鏡	阿貝聚光鏡N.A.1.25，帶可變光欄，可上下升降
14	照明	柯拉照明，6V 20W鹵素?zé)?3W LED光源（二選一）,亮度可調寬電壓AC85-265V輸入
15	儀器重量	凈重8.5公斤    毛重10.0公斤
16	儀器尺寸	儀器尺寸18X25X39（cm） 包裝尺寸28X33.5X59(cm)

二、目鏡參數：

型號 T ype	放大倍率 Magnification	視場直徑 F.O.V	外徑 Tube diameter
WF10X/22	10X	Φ22	Φ30.0

三、物鏡參數：

放大倍率	數值孔徑	分辨率	工作距離	共軛距離	齊焦距離	蓋玻片厚度
4X	0.10	2.80	21.00	∞	45	0.17
10X	0.25	1.10	5.00	∞	45	0.17
20X	0.40	0.70	8.80	∞	45	0.17
40X(s)	0.65	0.42	0.66	∞	45	0.17
100X(s)(oil)	1.25	0.22	0.33	∞	45	0.17
PHP10X	0.25	1.10	5.00	∞	45	0.17
PHP20X	0.40	0.68	8.80	∞	45	0.17
PHP40X(s)	0.65	0.42	0.36	∞	45	0.17
PHP100X(s)(oil)	1.25	0.22	0.33	∞	45	0.17



可選購件

一、顯微鏡選購件：

序號	名稱	技術參數
01	目鏡	大視野 WF16X(Φ11mm)
02	測微目鏡	10X
03	鹵素?zé)?/p>	6V30W或者6V20W
04	物鏡測微尺	0.01mm

二、攝像系統選購：

序號	名稱	參數及功能
01	CMOS數字?jǐn)z像頭	300萬、500萬、800萬、900萬、1000萬、1400萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
02	CCD數字?jǐn)z像頭	140萬、300萬、500萬、900萬、1400萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
03	高清模擬攝像頭	日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能）
04	單反數碼相機	佳能、尼康、萊卡等千萬級以上像素單反相機（具有拍照、錄像等功能）

三、分析軟件選購：

序號	名稱	參數及功能
01	基本測量軟件UV	可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
02	生物軟件UV-P	可單張、定時、連續采集；可任意位置和長度顯示標尺；可對視場內生物細胞、病菌、腺體等進行各種形態分析，可以連接多媒體、定倍打印、EMAIL等多種方式輸出。
03	粒度軟件UV-G	包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。
04	炭黑軟件UV-T	國內首款專門針對聚烯烴管材、管件和混配料中顏料或炭黑分散性試驗開發的完全符合國家標準-GB/T 18251-2000的顯微圖像分析評級系統。該套顯微分析系統不僅成像清楚、操作簡便、更能自動對炭黑分散性進行評級并給出相應的評級報表，以供打印輸出。
05	纖維分析軟件	CU-1,CU-2,CU-3系列，纖維軟件PS-WT2，碳纖維軟件UV-TXW等，可按國標對動物、化學、棉麻、碳等各類纖維進行直徑、含量、截面面積等自動測量分析、并可統計和輸出報表?？梢赃B接多媒體、打印、EMAIL等多種方式輸出。
06	一滴血軟件	可采集血液圖像，可檢測68種血象107種疾病，通過對血相的各種形態（紅細胞的粘稠度、血粘、血脂、膽固醇結晶、血栓塊、腸胃等以及其它多種疾?。蜆?biāo)準圖像進行比對了解自身健康狀況信息。提供豐富的病例檔案添加與查詢功能。可對圖象進行測量、標注、存貯、回放、檢索、打印等。



裝箱清單

序號	名稱	主要技術參數	數量	單位
01	顯微鏡主機		1	臺
02	三目鏡筒		1	只
03	平場目鏡	10X	1	對
04	無限遠平場物鏡	4X、10X、20X、40X 、100X	各1	只
05	相襯平場物鏡	PHP10X、20X、40X、100X	各1	只
06	濾色片	藍、磨砂	各1	片
07	相襯聚光鏡	轉盤式	1	套
08	對中望遠鏡		1	只
09	光源	6V 20W鹵素?zé)?3W LED光源（二選一）	1	只
10	保險絲		1	根
11	物鏡用浸油		1	瓶
12	防塵罩		1	只
13	電源線		1	根
14	隨機附件	裝箱單，說明書，合格證，保修卡	各1	份
