EA501高性能管道壓漿料，是以是以特種水泥、新型外加劑，并由有機(jī)高分子功能材料復(fù)合而成. 符合《公路橋涵施工技術(shù)規(guī)范》（JTG/TF50-2011）及《預(yù)應(yīng)力孔道灌漿劑》（GB/T25182-2010）標(biāo)準(zhǔn)要求。

適應(yīng)范圍：

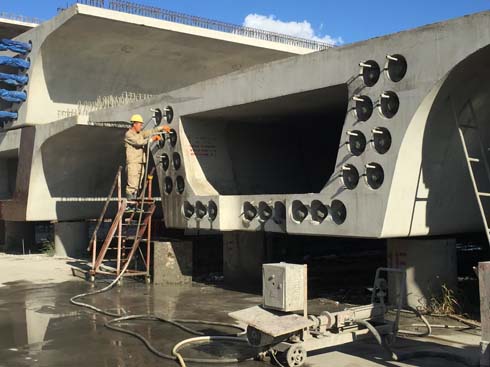

•該產(chǎn)品特別適合鐵路橋梁、公路橋梁、核電站等大型工程的后張有粘結(jié)預(yù)應(yīng)力混凝土孔道灌漿的施工
•各種砼結(jié)構(gòu)接頭處止漏灌漿
•帷幕灌漿
•錨固灌漿
•空隙填補(bǔ)或修復(fù)

產(chǎn)品特點(diǎn)：
•大流動(dòng)，高粘度，與混凝土粘結(jié)牢固；
•無泌水，不分層，微膨脹，不收縮，壓漿飽滿；
•早強(qiáng)高強(qiáng)，抗?jié)B性好，保護(hù)預(yù)應(yīng)力鋼筋不銹蝕；
•可一次性壓漿施工，管道內(nèi)漿體密實(shí)無孔隙，性能穩(wěn)定；
•施工快捷方便，現(xiàn)場(chǎng)加水拌合即可使用，綠色環(huán)保。


技術(shù)指標(biāo)
標(biāo)準(zhǔn)：JTC/TF50-2011《公路橋涵施工技術(shù)規(guī)范》
項(xiàng)目 標(biāo)準(zhǔn)要求 實(shí)測(cè)值
水膠比（％） 0.26~0.28 0.28
凝結(jié)時(shí)間(h) 初凝≥ 5 9:50
 終凝≤ 24 14:55
流動(dòng)度(25℃) (S) 初始流動(dòng)度 10~17 16
 30min流動(dòng)度 10~20 19
 60min流動(dòng)度 10~25 22
泌水率(％) 24h自由泌水率 0 0
 3h鋼絲間泌水率 0 0
壓力泌水率(％) 0.22Mpa(孔道垂直高度≤1.8m時(shí)) ≤2.0 ≤0.9
 0.36Mpa(孔道垂直高度≥1.8m時(shí))
自由膨脹率(％) 3h 0~2 1
 24h 0~3 1.2
充盈度 合格 合格
抗壓強(qiáng)度(Mpa) 3d≥ 20 40
 7d≥ 40 50
 28d≥ 50 60
抗折強(qiáng)度(Mpa) 3d≥ 5 8
 7d≥ 6 10
 28d≥ 10 12.5
對(duì)鋼筋的銹蝕作用 無銹蝕 無銹蝕

壓漿設(shè)備要求：
攪拌機(jī)的轉(zhuǎn)速應(yīng)不低于1000r/min，攪拌葉的形狀應(yīng)與轉(zhuǎn)速相匹配，葉片的線速度為10~20m/s，且能在規(guī)定的時(shí)間內(nèi)將漿料攪拌均勻；
儲(chǔ)漿罐：儲(chǔ)漿罐應(yīng)有攪拌功能，攪拌速度30~60r/min，且應(yīng)有網(wǎng)格尺寸不大于2mm的過濾網(wǎng)，其容量應(yīng)大于一次連續(xù)壓漿所需的漿料容積。
壓漿機(jī)應(yīng)采用活塞式可連續(xù)作業(yè)的壓漿泵，壓力表的最小分度值應(yīng)不大于0.1Mpa，最大量程應(yīng)使實(shí)際工作壓力在其25~75％的量程范圍內(nèi)；
真空輔助壓漿采用的真空泵應(yīng)能達(dá)到0.1Mpa的負(fù)壓力。

施工說明：
•施工前應(yīng)進(jìn)行試配，以確定最佳加水量；水膠比0.26~0.28.
•拌料次序：水→管道壓漿料→攪拌約3~5min，如采用通常的攪拌方式，應(yīng)適當(dāng)延長攪拌時(shí)間。

•壓漿時(shí)應(yīng)采取通常的壓漿方法，并確保壓漿連續(xù)不斷。
•罐漿料，須在1h內(nèi)灌完。
•用水清潔所有施工工具與設(shè)備。
　
注意事項(xiàng)：
•施工過程中應(yīng)戴護(hù)目鏡、手套加強(qiáng)防護(hù)。
•施工溫度：5℃~35℃
•禁止在施工過程中由于流動(dòng)度不夠額外加水使用。
包裝貯存與運(yùn)輸：本品為50kg的紙塑復(fù)合袋袋裝，無毒、不燃不爆，按普通袋物運(yùn)輸，貯存在陰涼干燥處。

保質(zhì)期：未開封、保質(zhì)期為6個(gè)月。
