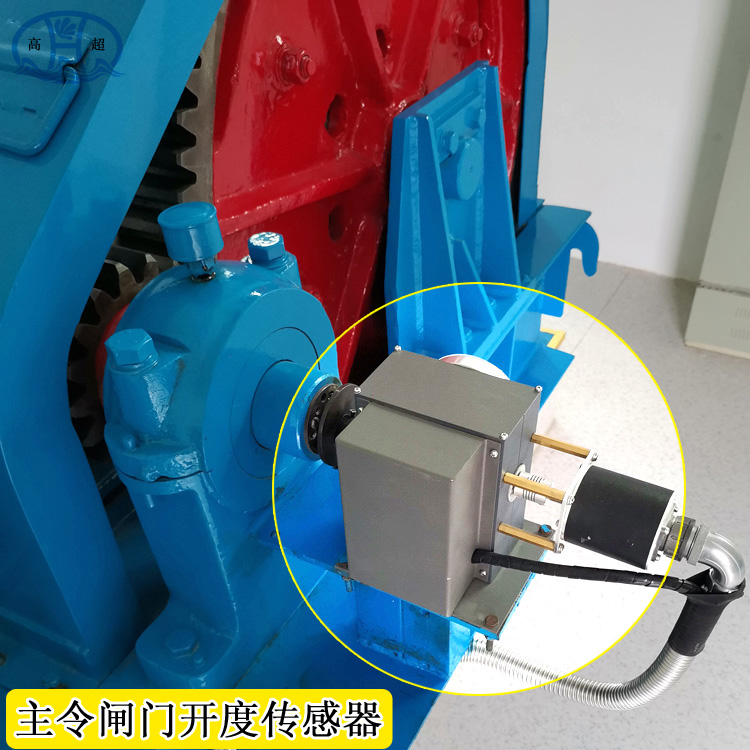

HZW主令閘門開度傳感器

一 概述：

HZW系列主令閘位計主要適用于閘門的測量，設定并控制被測件的限位，達到自動控制被測件行程的作用。通過蝸輪蝸桿的減速作用，能有效提高控制精度。閘位計采用光電式或接觸式肯定編碼器，在內部配以精密的變速機構制造而成。其輸出信號有并行格雷碼、串行RS485、4-20mA標準模擬量以及SSI同步串行信號等多種方式供用戶選擇。該傳感器安裝方便，適應性強，穩定可靠，集檢測與A/D轉換為一體，具有斷電記憶跟蹤功能。適合對各類閘門（平板門、弧形門、人字門、門機、橋機等）的起吊高度進行測量。

因本控制器具有結構簡單、安裝方便、穩定可靠、控制點可按需要任意設定等優點被廣泛用于水利、電力、機械、化工、紡織、食品及科研、氣象等的自動控制。

二 主要技術參數：

主令部分1、蝸輪蝸桿減速比：15：1；30：1；64：1；100：1；128：1等

2、上下限控制精度：±3cm

3、行程開關工作電壓：220V

4、行程開關工作電流：3A

5、行程開關常開常閉觸點可任意選擇

編碼特性：每周1024(128)組編碼，連續64周（即1024*64或128*64）

工作電壓：DC12-24V

外型尺寸：見圖1

使用環境溫度：-20℃～+75℃（不結露）     保存環境溫度：-25℃～+80℃

消耗電流：≤70mA                      防護等級：IP64

輸出信號（可選）：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號
